Вихретоковый датчик CC66110
Описание продукта CC66110 – это микросхема датчика положения без магнитов, основанная на принципе индукционного зондирования, которая подходит для автомобильных, промышленных, медицинских и потребительских приложений, требующих высокоскоростного определения абсолютного положения. Устройс...
Описание
маркер
Описание продукта
CC66110 — это микросхема датчика положения без магнитов, основанная на принципе индукционного зондирования, которая подходит для автомобильных, промышленных, медицинских и потребительских приложений, требующих высокоскоростного определения абсолютного положения. Устройство работает на основе вихревого эффекта и обеспечивает высокоточные измерения за счет отслеживания изменения положения металлического объекта над определенной группой катушек. Группа катушек обычно реализуется в виде медной фольги на печатной плате и состоит из одной передающей и двух принимающих катушек.
Примеры применения (на примере)
uОпределение положения ротора бесщеточного двигателя постоянного тока, подходит для любого числа полюсов
Особенности
Преобразователь сигнала датчика положения на основе внешнего индуктора
Индуктивность обычно реализуется только на печатной плате; питание подается от микросхемы, дополнительные магниты не требуются
Регулируемая частота возбуждения, позволяющая избежать внешних помех
Дифференциальный/односторонний выход синусоидальной и косинусоидальной формы
Автоматическая регулировка усиления
MTP можно программировать через интерфейс I2C
Выход буфера можно использовать для связи по протоколу I2C
Один микросхема поддерживает как осевое, так и внеосевое обнаружение
l INL: ≤ 0,1 % от полного диапазона (при идеальном синусоидальном входном сигнале)
Угол поворота датчика до 360º
Защита от перенапряжения и обратной полярности: напряжение питания и выходные выводы — ±18 В
l Подходит для оценки систем, связанных с безопасностью, в соответствии с ISO 26262
Быстрая диагностика сигналов тревоги с помощью выводов прерываний
Широкий диапазон рабочих температур: от -40 до 160 °C
lПрограммируемое напряжение питания: 3,3 В ± 0,3 В или 5,0 В ± 0,5 В
Корпус QFN5×5-40 (4,4 мм × 5,0 мм)
связаться с нами
Сопутствующие популярные продукты

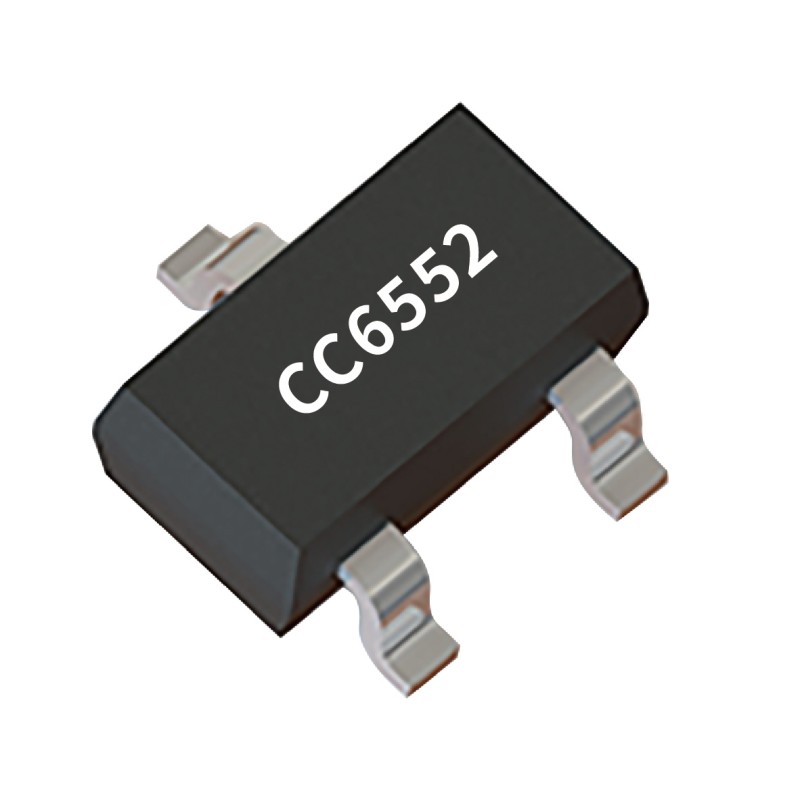

Линейный датчик Холла CC6552
Описание продукта CC6552 — это линейный датчик Холла с односторонним выходом и низким энергопотре...
Линейный Холл CC6538B
CC6538B интегрирован с датчиком Холла и использует процесс BCD для реализации интеграции как датч...
Драйвер высокого напряжения CC8108
CC8108 — это высоковольтный и мощный драйвер MOSFET и IGBT с независимыми выходными каналами цепи...
Драйвер BLDC
5V/12V/24V 350mAИнтеллектуальный драйвер вентилятора с одной катушкой и защитой от заглохшего рот...
Драйвер термопринтера
CC2102 — это 192-разрядная микросхема драйвера термоголовки. CC2102 имеет встроенный регистр смещ...
Высококачественный датчик тока CC6927
CC6927 — это высокоэффективный датчик тока на основе эффекта Холла, который эффективно измеряет к...

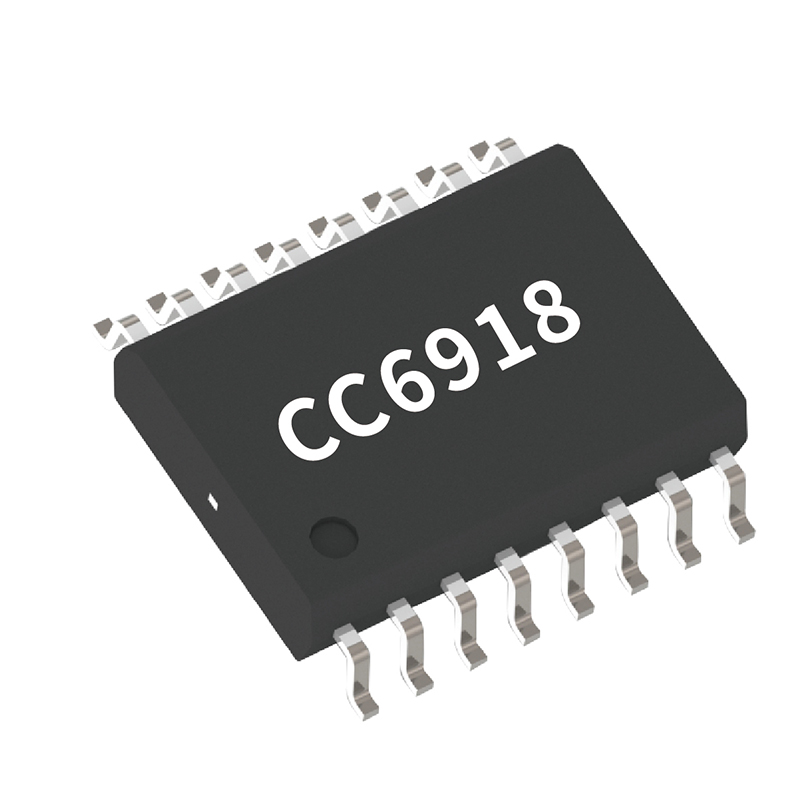

Экономичный датчик тока CC6918
Описание продукта CC6918 — это высокопроизводительный датчик тока на эффекте Холла, который обесп...
Магниторезистивный переключатель CC7031
Тактико-технические характеристики: 1.Микромощность: подходит для портативных электронных продукт...

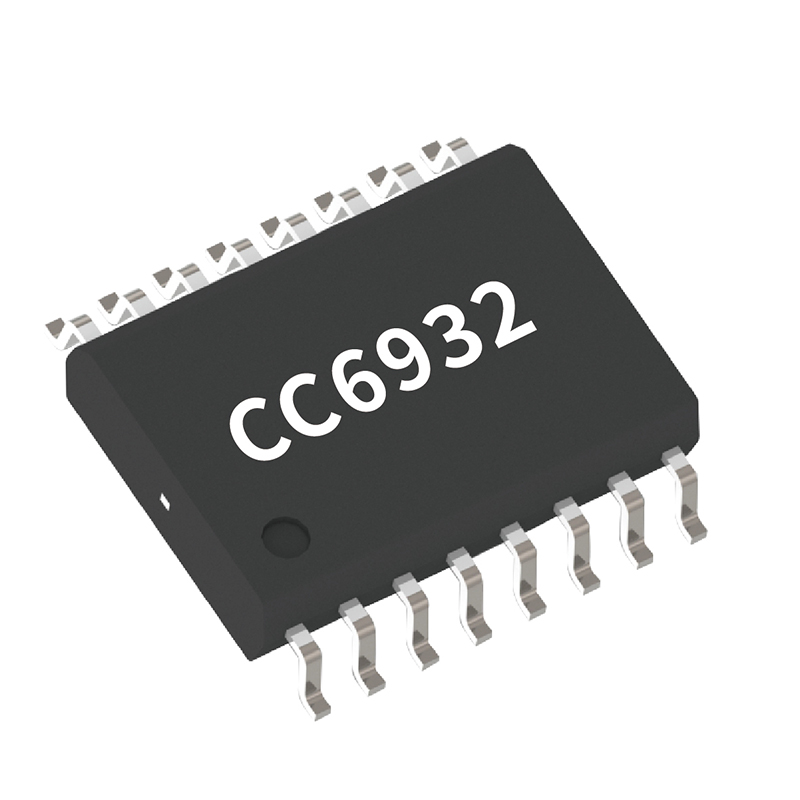

Высокопроизводительный датчик тока CC6932
Описание продукта CC6932 — это высокопроизводительный датчик тока на эффекте Холла, который обесп...
Регулятор сигнала
Устройство CC6836 полностью сертифицировано для промышленного применения и подходит для использов...
Холл-переключатель CC6103E
CC6103E представляет собой фиксирующий переключатель Холла IC CC6103E включает в себя регулируемы...
Высококачественный датчик тока CC6939
CC6939 состоит из высокоточного, низкошумного линейного интегрированного датчика Холла и проводни...
Драйвер BLDC CC607E
CC6407E представляет собой высокопроизводительную и недорогую микросхему драйвера бесщеточного дв...

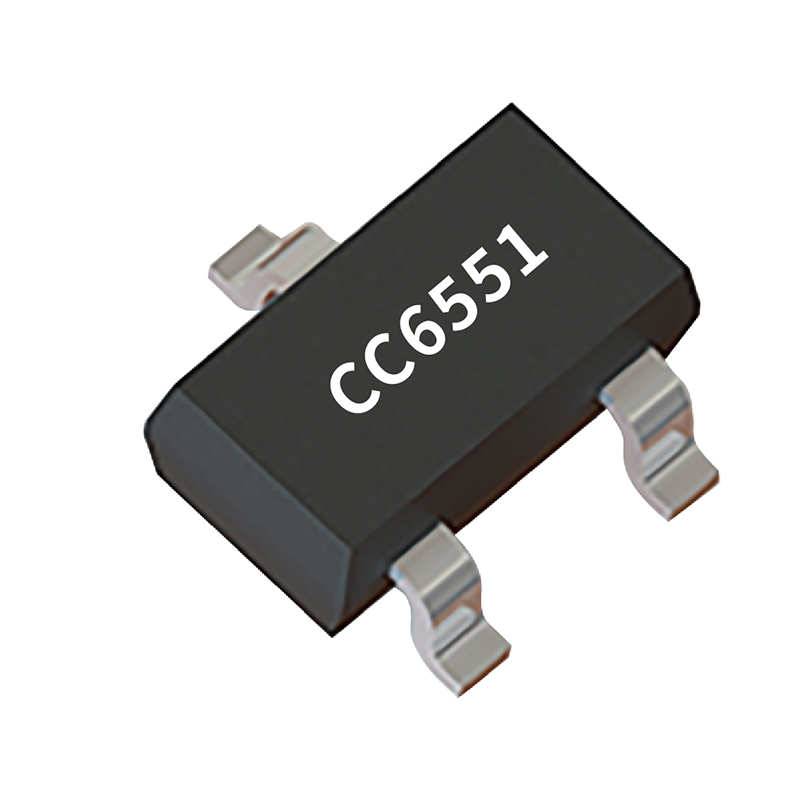

Линейный датчик Холла CC6551
