Линейный Холл CC6539
Внутренняя структура: Внутри интегрированы линейная Холловая схема и главный проводник с сверхнизким сопротивлением 0,14 мΩ, обеспечивающий изоляцию с выдерживаемым напряжением 5000 В RMS между входным токовым контуром и вторичной цепью. Также интегрированы схема усиления Холлового сигнала и с...
Описание
маркер
Внутренняя структура: Внутри интегрированы линейная Холловая схема и главный проводник с сверхнизким сопротивлением 0,14 мΩ, обеспечивающий изоляцию с выдерживаемым напряжением 5000 В RMS между входным токовым контуром и вторичной цепью. Также интегрированы схема усиления Холлового сигнала и схема компенсации температуры.
Функциональные особенности:
Мониторинг неисправностей: Спроектирован выход с открытым коллектором для быстрого мониторинга неисправностей, что упрощает размещение платы на схеме.
Режим опорного напряжения: Два режима работы: встроенный выход VREF и внешний вход VREF.
Полоса пропускания и температурный дрейф: Полоса пропускания до 450 кГц, температурный дрейф чувствительности до ±2,5%, ошибка при нормальной температуре ±1%.
Области применения: Может быть использовано в системах мониторинга нагрузки, защите от короткого замыкания, управлении двигателями, солнечной энергетике и других приложениях.
| Модель продукта | Упаковка | Классификация | Рабочее напряжение (В) | Потребляемая мощность (мА) | Рабочая температура (C) | Диапазон чувствительности (мВт/Гс) | Температурный дрейф чувствительности (%) | Эквивалентный шум (Грм) | f3dB Полоса пропускания (кГц) /Время отклика (us) |
| CC6500 | TO-92S | Общее назначение | 3~5.5 | 6 | -40~125 | 1.3 | / | / | / |
| CC6501 | TO-92S | Общее назначение | 3~5.5 | 6 | -40~125 | 2.5 | / | / | / |
| CC6502 | TO-92S | Общее назначение | 3~5.5 | 6 | -40~125 | 3.3 | / | / | / |
| CC6503 | TO-92S | Общее назначение | 3~5.5 | 6 | -40~125 | 5 | / | / | / |
| CC6504 | TO-92S | Общее назначение | 3~5.5 | 6 | -40~125 | 9 | / | / | / |
| CC6511 | TO-92S | Программируемый | 3~5.5 | 6 | -40~125 | 0.4~26 | / | / | / |
| CC6512 | TO-92S | Программируемый | 3~5.5 | 20 | -40~125 | 3~26 | / | / | 60 |
| CC6536 | TO-94 | Высокоточный, рабочий калибр, программируемый | 4.5~5.5 | 18 | -40~125 | 2.08~18.72 | ±2.5 | 0.9 | 240 |
| CC6537 | TO-94 | Высокоточный, рабочий калибр, программируемый | 4.5~5.5 | 15 | -40~125 | 0.4~3.6 | ±1.5 | 1 | 240 |
| CC6538 | TO-94 | Высокая точность, автомобильный класс, программируемый | 4.5~5.5 | 18 | Высокая температура 25~150 | 0.4~3.6 | ±1 | 1 | 240 |
| Низкая температура -40~25 | ±1.5 | ||||||||
| CC6538B | TO94_BT4R | Высокоточный, рабочий калибр, программируемый | 4.5~5.5 | 18 | -40~150 | 0.4~3.6 | ±1.5 | 1 | 240 |
| CC6539 | TO-92S-3Pin | Высокоточный, рабочий калибр, программируемый | 4.5~5.5 | 15 | -40~125 | 0.4~3.6 | ±1.5 | 1 | 240 |
| CC6925 | DFN8-4*4 | Высокоточный, программируемый, дифференциальный датчик Холла | 3.0~3.6/4.5~5.5 | 20 | -40~125 | 4.86~43.7 | ±2.5 | 0.83 | 240 |
связаться с нами
Сопутствующие популярные продукты
Линейный Холл CC6538
Принцип работы: На основе эффекта Холла, когда ток проходит через проводники внутри CC6538, и при...
Драйвер BLDC
5V/12V/24V 350mAИнтеллектуальный драйвер вентилятора с одной катушкой и защитой от заглохшего рот...
Драйвер высокого напряжения CC8110
CC8110 - это высоковольтный полумостовой драйвер с напряжением 600 В, который может преобразовыва...
Линейный Холл CC6538B
CC6538B интегрирован с датчиком Холла и использует процесс BCD для реализации интеграции как датч...
Линейный Холл CC6536
CC6536 – это высокопроизводительный программируемый линейный датчик Холла IC, произведенный с исп...
Холл-переключатель CC6207E
CC6207E представляет собой микромощное, высокочувствительное, полностью полярное и с фиксацией вы...
Высококачественный датчик тока CC6926
Продуктовые характеристики Многофункциональность: Базовая модель с встроенным выходом VREF, двойн...
Высококачественный датчик тока CC6924
CC6924 — это высокопроизводительный датчик тока, недавно выпущенный компанией Синьцзинь Электрон...
Линейный Холл CC6537
CC6537 – это интегрированный микросхемный Холловский датчик, выполненный с использованием BCD тех...
Экономичный датчик тока CC6937
Токовый сенсорный интегральная схема (IC) с высокой точностью и низким уровнем шума, в которой ин...
Холл-переключатель CC6103E
CC6103E представляет собой фиксирующий переключатель Холла IC CC6103E включает в себя регулируемы...

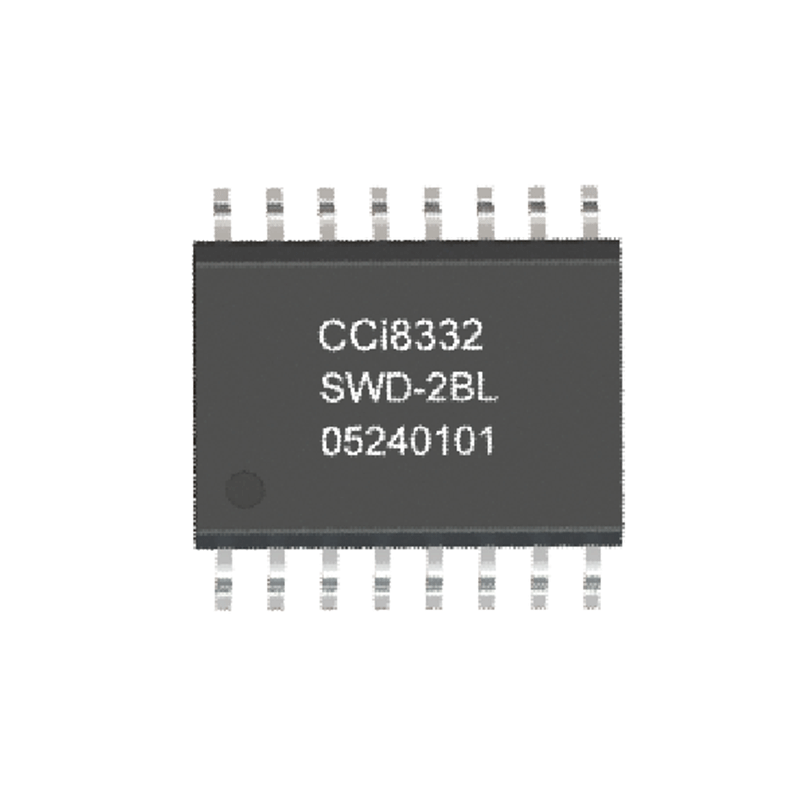

Изолированный драйвер CCi8332SWD
CCi8332 представляет собой изолированный двухканальный драйвер затвора с пиковым током источника ...
Изолированный драйвер CCi8332LAA
Тактико-технические характеристики: 1.Выдерживаемое напряжение изоляции: обычно он имеет высокую ...
Высококачественный датчик тока CC6939
CC6939 состоит из высокоточного, низкошумного линейного интегрированного датчика Холла и проводни...

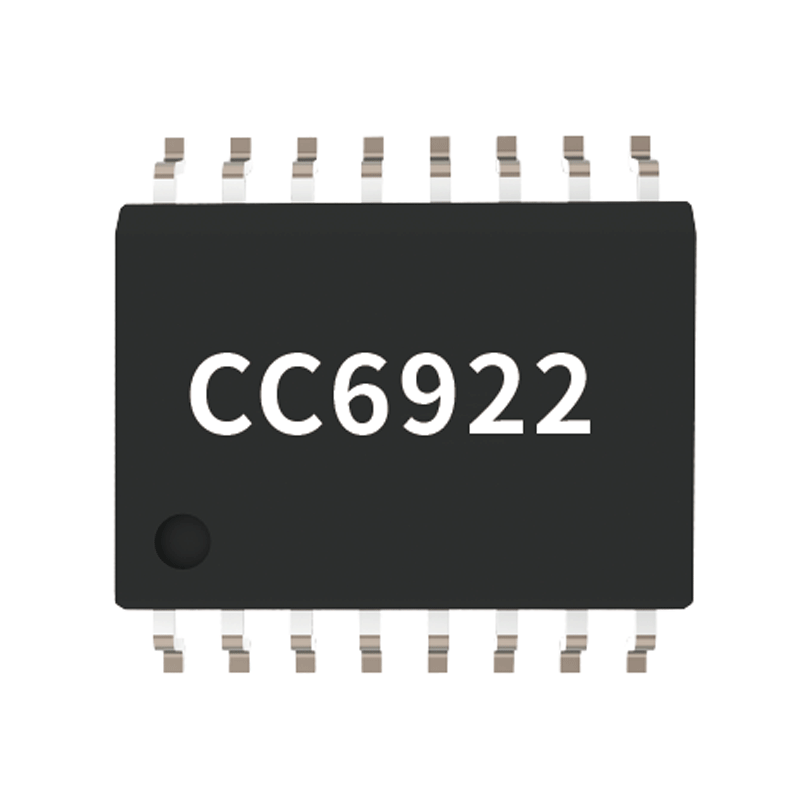

Высококачественный датчик тока CC6922
