Выпуск нового продукта | Высокопроизводительный датчик тока CC6939 для обнаружения неисправностей по току
2025-03-09

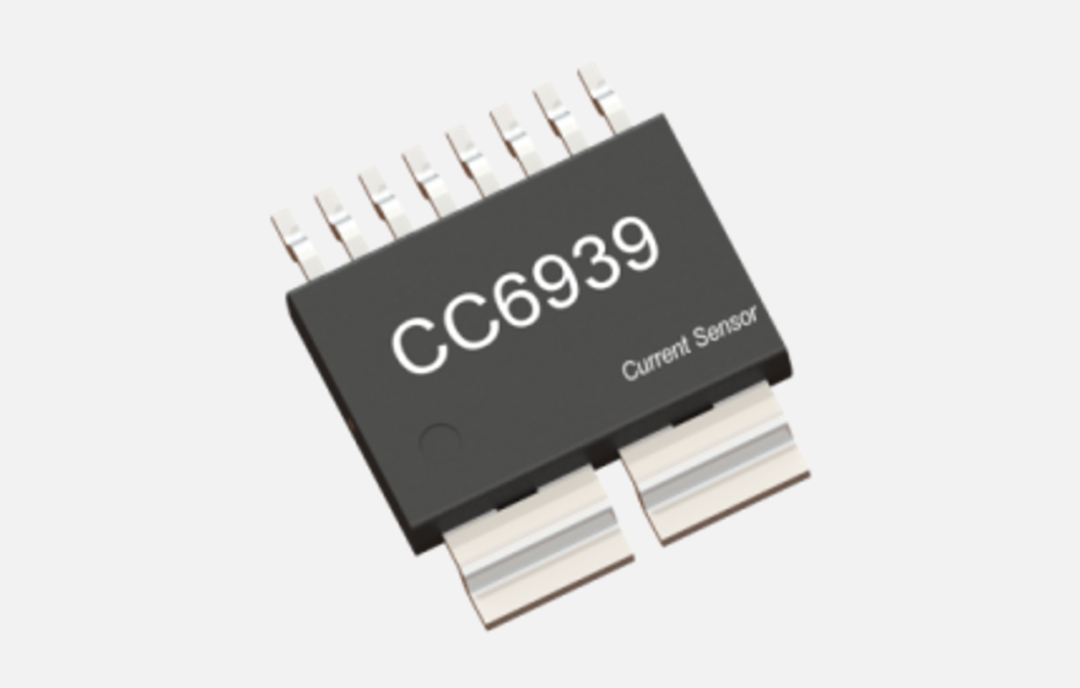

Компания Синьцзинь Электроникс недавно выпустила серию CC6939 сверхвысоковольтных высокопроизводительных датчиков тока на эффекте Холла, которые состоят из высокоточных, малошумящих линейных интегральных схем Холла и низкоимпедансного главного тока. Проводник со сверхнизким импедансом 0,14 мОм сводит к минимуму потери мощности и рассеивание тепла, а внутренняя искроизоляция обеспечивает выдерживающее напряжение изоляции 5000 В среднеквадратичного значения между входным током и вторичной цепью. В датчике используется технология линейной температурной компенсации датчика Холла, которая обладает высокими характеристиками температурной стабильности.
CC6939 также оснащен функцией быстрого мониторинга неисправностей с выходом с открытым стоком, что идеально подходит для обнаружения неисправностей при перегрузке по току. Эта функция является гибкой в обнаружении неисправностей и значительно упрощает компоновку приложений платы. Опорное напряжение (VREF) позволяет выполнять дифференциальные измерения, а также измерять опорное напряжение (VOC) для установки порогового значения для перегрузочных замыканий по току.
Преимущества и основные особенности продукта
Он имеет два режима: встроенный выход VREF и внешний вход VREF:
Когда используется встроенный режим выхода VREF, VOE может быть запрограммирован на значение менее 5 мВ.
Когда используется внешний режим входа VREF, статическое выходное напряжение VOUT остается таким же.
Диапазон измеряемого тока: 50А, 80А, 100А, 150А, 200А
Низкий уровень шума, однофазный аналоговый выхо
Высокое изоляционное напряжение, безопасное изоляционное напряжение между
проводами и выводами сигнала — 5000 В RMS
Низкие потери, сопротивление проводов 0,14 мΩ
Высокая полоса пропускания, до 450 кГц, время отклика на ступень — 0,6 мкс
Погрешность при нормальной температуре ±1%, температурная зависимость
чувствительности может составлять до ±2,5%
Хорошая температурная стабильность, используется усилитель сигнала Холла и схема
температурной компенсации
Дифференциальная структура Холла, высокая стойкость к внешним магнитным помехам
Высокая механическая устойчивость, магнитные параметры не смещаются под
воздействием внешнего давления
ESD (HBM) 4 кВ, ESD (CDM) 2 кВ, LU 500 мА
Применение:
1.Управление двигателем
2.Система мониторинга нагрузки
3.Источник питания с переключением
4.Защита от короткого замыкания
5.Солнечные элементы
6.Новые энергетические источники
