Отечественная закуска!! CC6836 – феррозондовый высокоточный датчик тока с обратной связью IC
2025-05-21
АО Чэнду Синьцзинь ЭлектрониксВыпущена первая высокоточная ИС датчика тока с обратной связью, разработанная и серийно производимая в Китае, CC6836. При использовании в сочетании с феррозондовыми модулями CC6836 способен контролировать переменные и постоянные токи с высокой точностью. Встроенные функции сигнализации о коротком замыкании катушки, обрыве цепи, перегрузке по току на выходе и других функциях защиты от неисправностей. Продукт может напрямую приводить в движение компенсационную катушку и обнаруживать токи различных размеров, а также широко используется в автомобильной электронике, фотовольтаике, промышленном управлении, новой энергетике и других областях.
Автомобильная промышленность: OBC, BMS
Фотоэлектрическое поле: определение потребляемой мощности системы, инвертор
Промышленная автоматизация: управление двигателями, обнаружение и управление генераторами

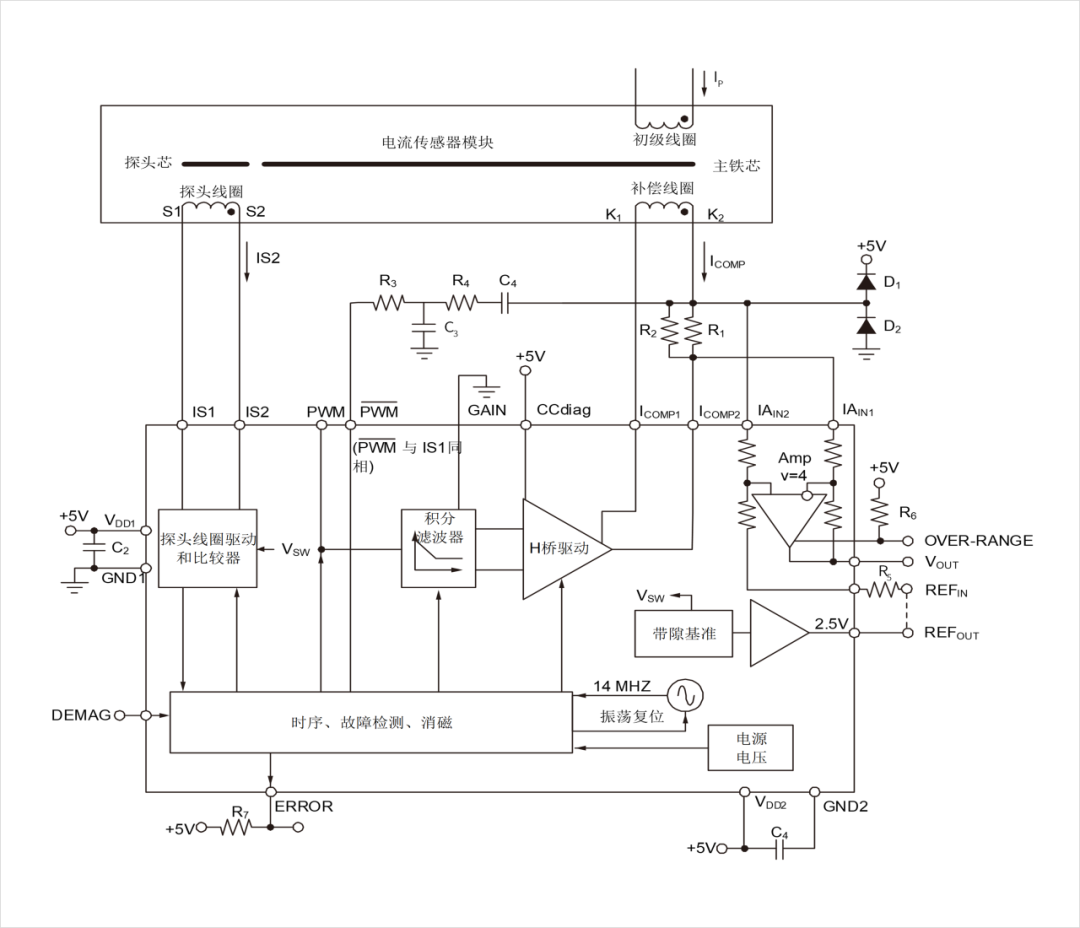

▲ Типичная схема применения ▲
CC6836 работает при относительно больших токах и быстрых импульсах тока и обеспечивает широкополосные характеристики. Он часто подвергается воздействию больших энергий искажения от основного сигнала и рабочей среды. Поэтому схема прокладки кабелей должна обеспечивать экранирование и низкоомные соединения между ключевыми точками.

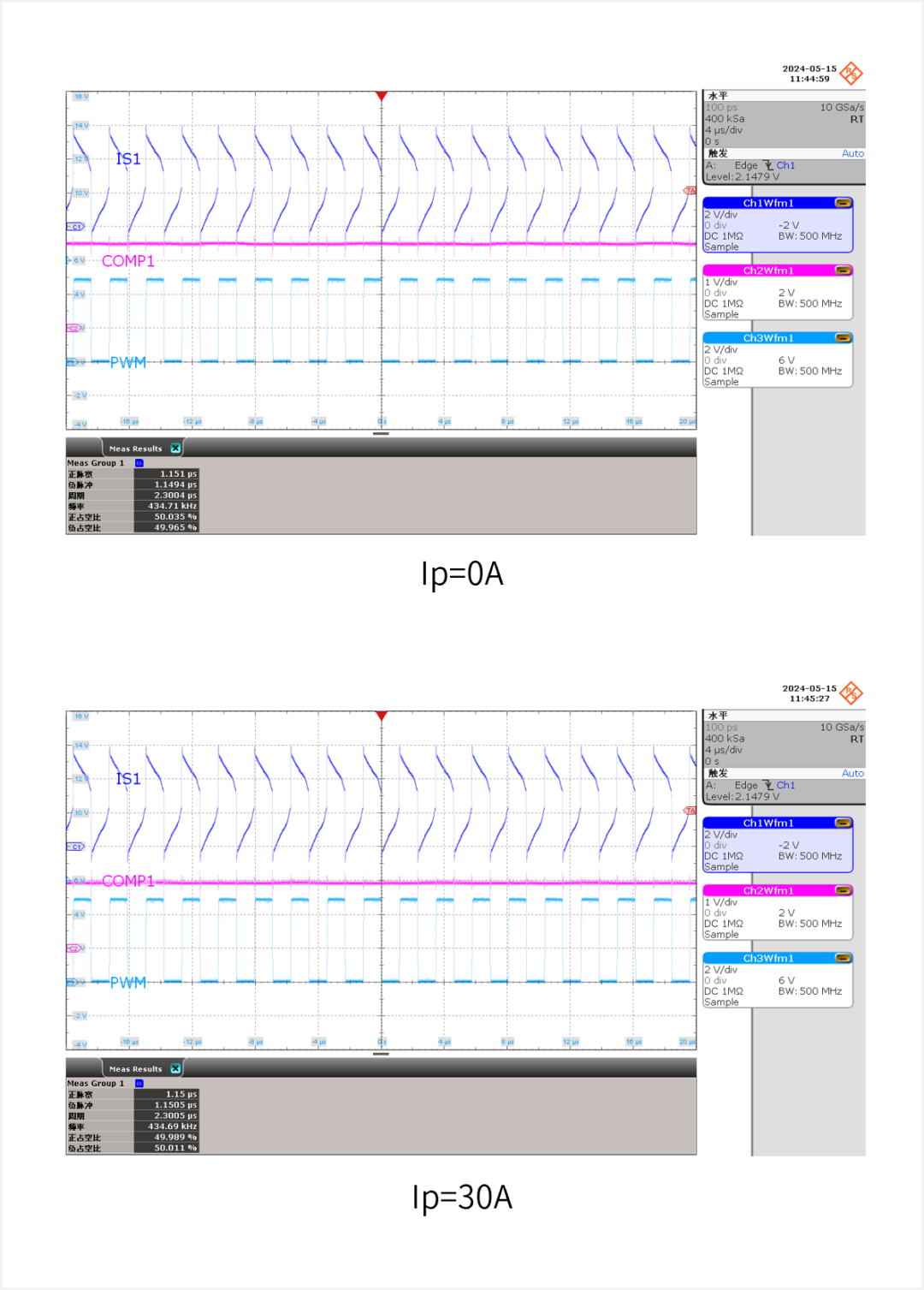

1. До и после подачи тока возбуждения рабочий цикл колебаний катушки зонда точно поддерживается на уровне 50%

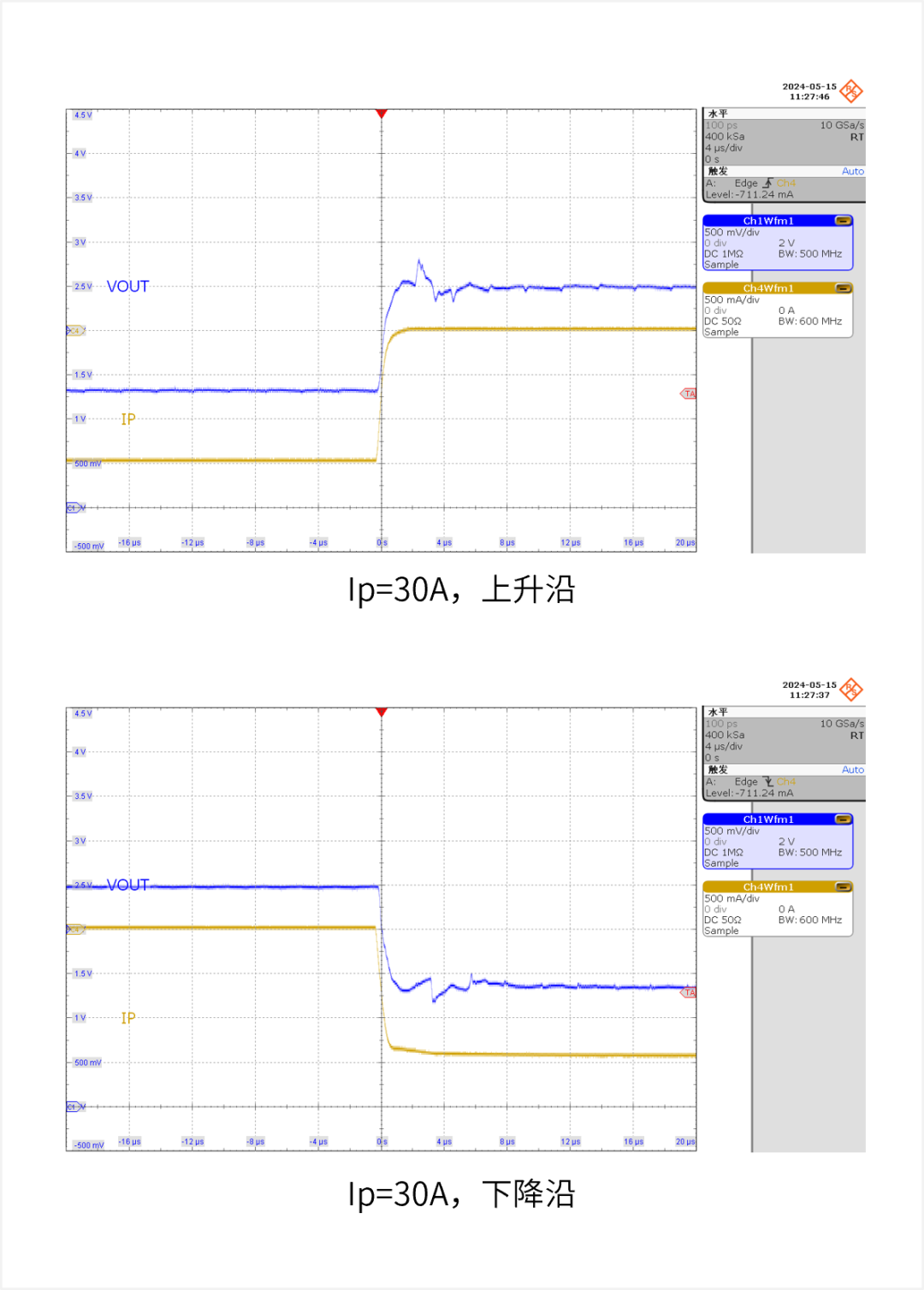

2. Быстрый отклик на шаг тока 30 А

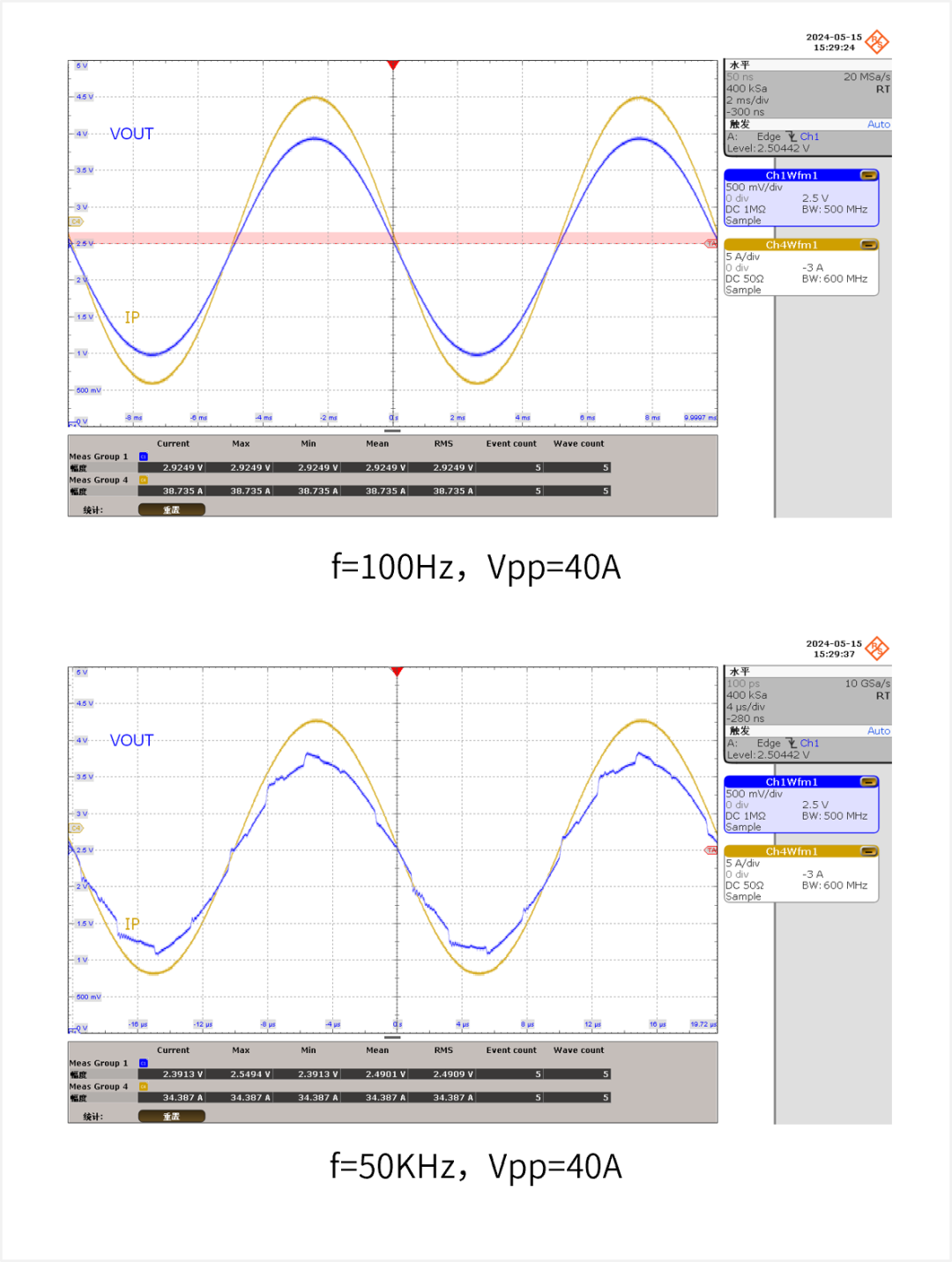

3. Синусоидальная характеристика тока

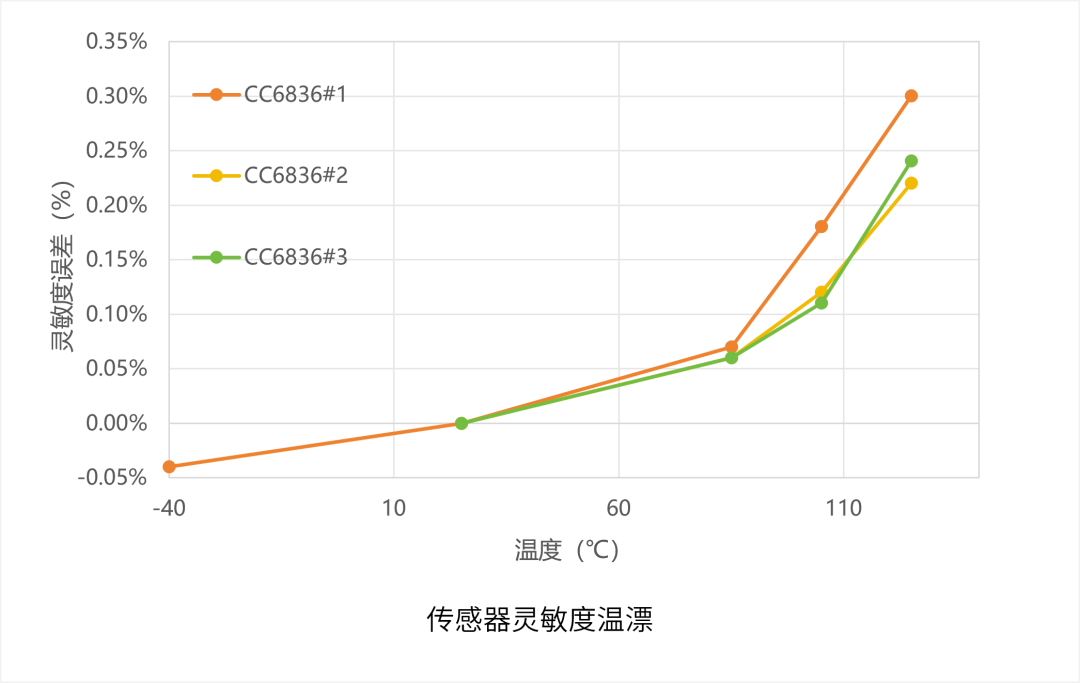

4. При температуре 105°C чувствительность датчика < 0,2%

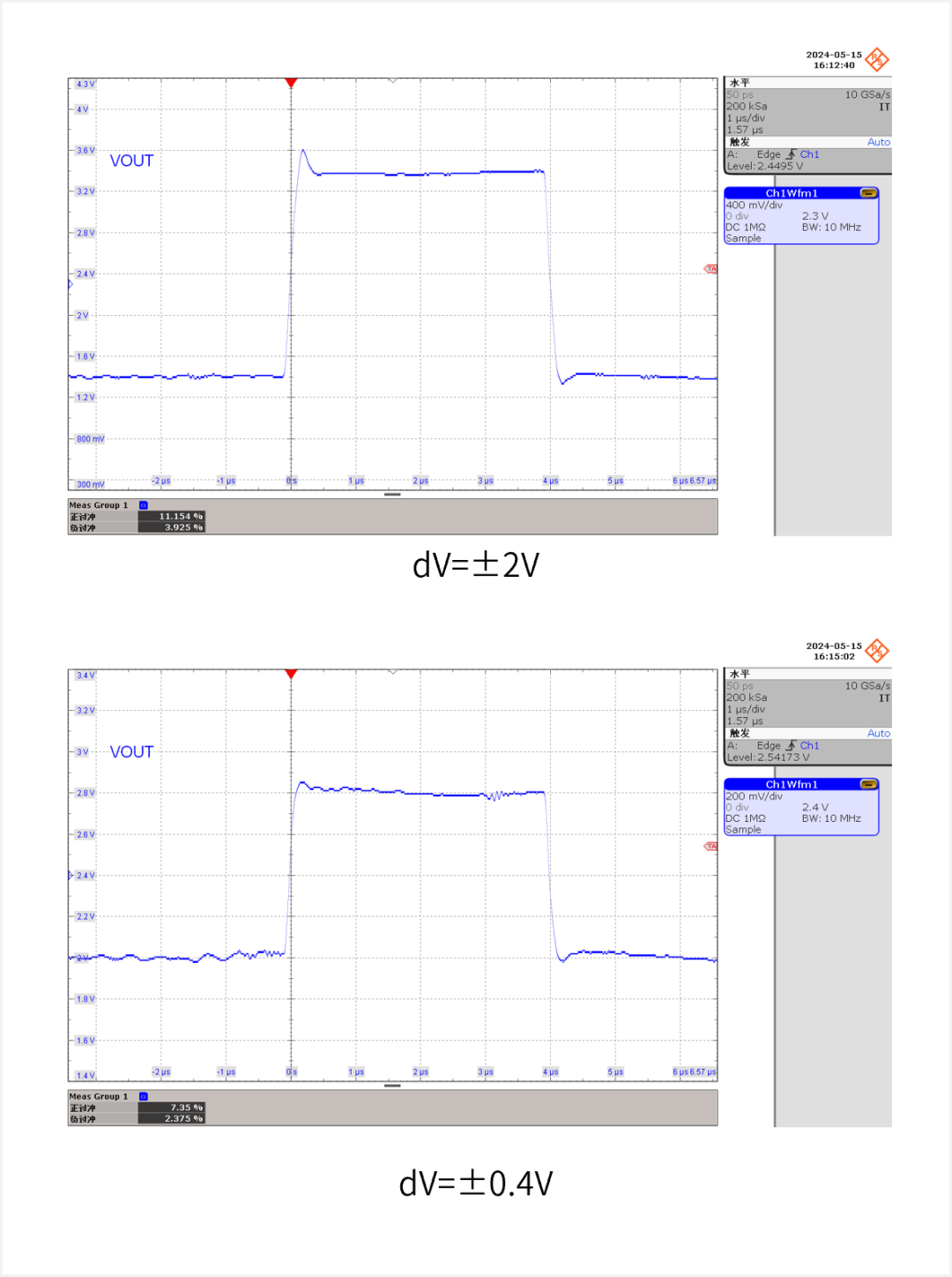

5. Высоковольтный дифференциальный операционный усилитель SR=10V/μS

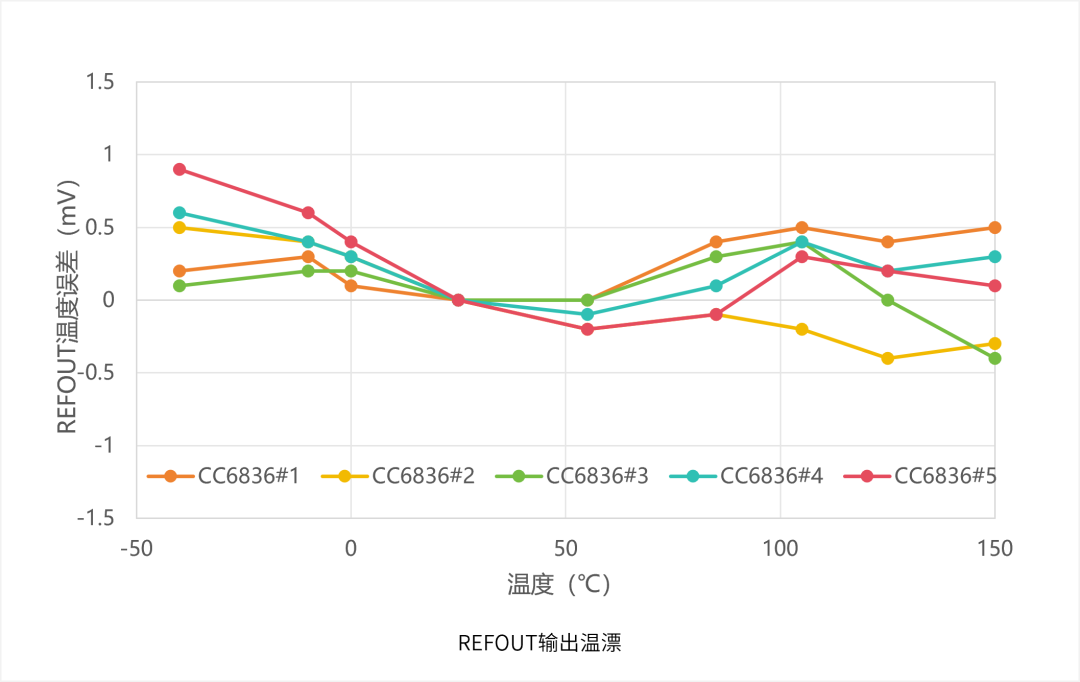

6. Дрейф температуры на выходе REFOUT <5 ppm/°C

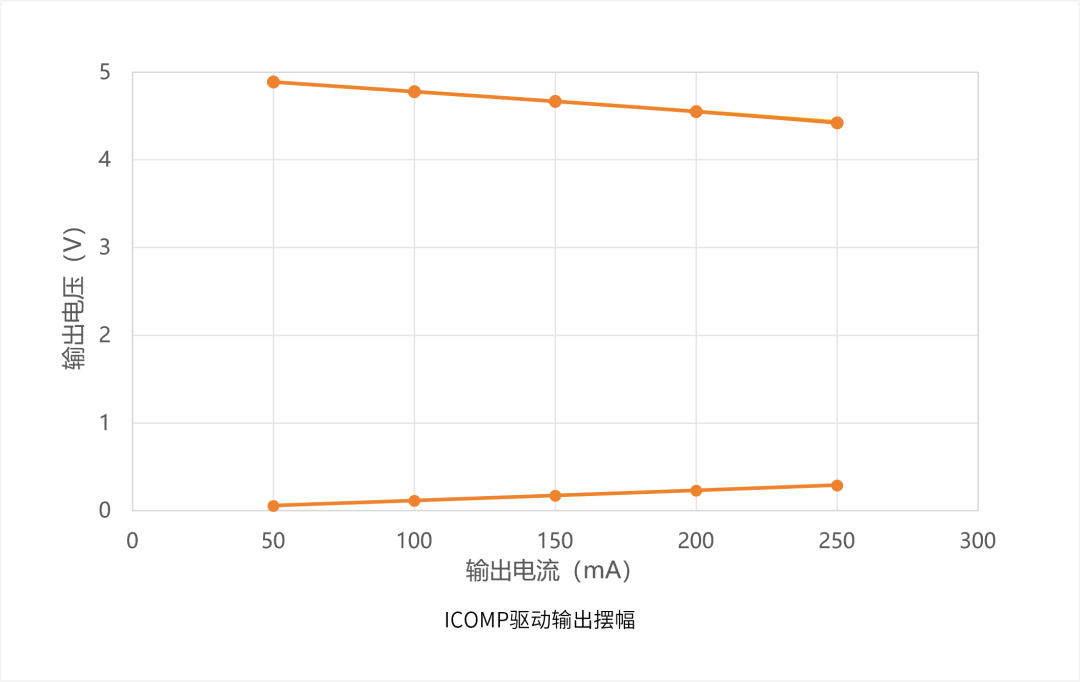

7. Широкодиапазонная компенсация размаха привода
8. Отличная защита от электростатического разряда
9. Внутренняя цепочка поставок для обеспечения производственных мощностей и своевременности

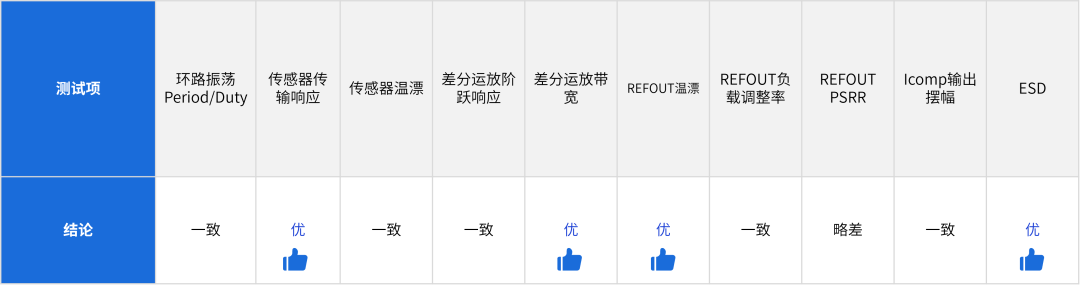

Сравнение некоторых ключевых параметров с зарубежными конкурирующими продуктами
-
-
