Выпуски новых продуктов | Сверхширокофюзеляжные, совместимые с оптопарами одноканальные изолированные микросхемы драйвера серии CCi8335 со сверхвысоким выдерживаемым напряжением
2025-02-05
Запуск новых продуктов
Для системы применения фотоэлектрических инверторов 1,5 кВ,Чэнду СиньцзиньСпециально разработан и запущен в производство сверхвысокопрочный оптронный оптрон, совместимый с одноканальным изолирующим драйвером серии CCi8335. Чтобы удовлетворить потребности системы в рабочем напряжении 1,5 кВ и выше, CCi8335 был полностью оптимизирован с точки зрения выдерживаемого напряжения, используя сверхширокий корпус SOP8WW с шириной корпуса 15 мм, и используя новейшее поколение запатентованной компанией технологии изоляции со сверхвысоким выдерживаемым напряжением, пиковые значения переменного тока, BV, скачка напряжения превышают 24 кВ, VISO=8 кВrms; VIOWM может достигать не менее 2000 В среднеквадратичного значения и 2828 В (размах), а динамический CMTI>150 В/нс; Выдерживаемое напряжение изоляции достигло передового международного уровня. Pin2pin может заменить изолированные микросхемы драйверов, такие как ACNT-H3X3.

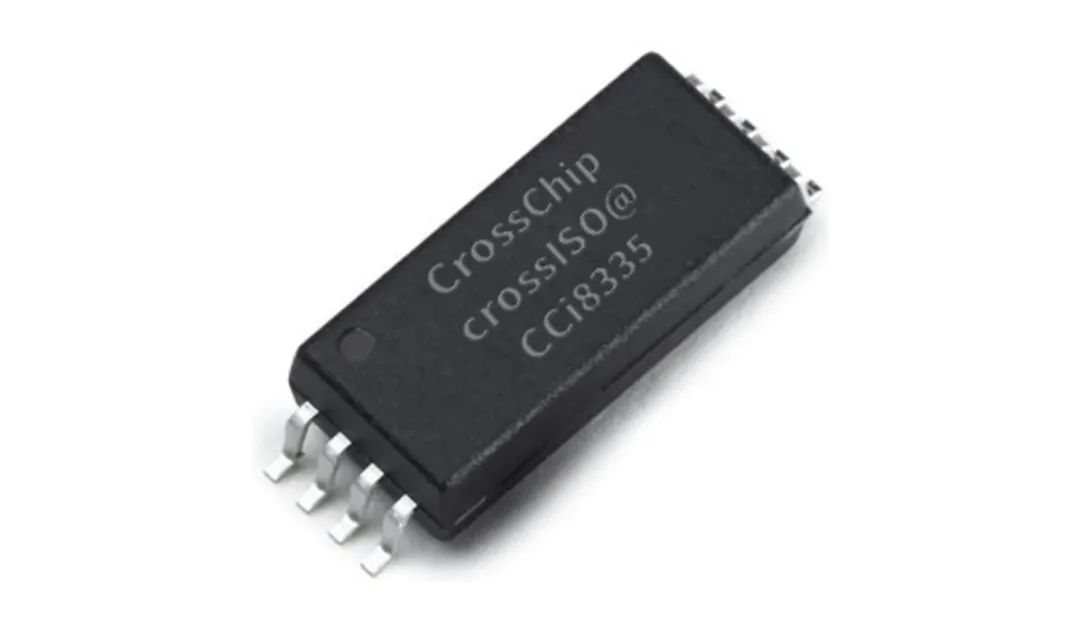

Сверхширококорпусный корпус SOP8WW с расстоянием утечки 15 мм
Преимущества и ключевые особенности продукта
1. Достижение оптически совместимого одноканального изолированного драйвера затвора
2. Сверхвысокое выдерживаемое напряжение и высокая надежность, запатентованная технология изоляционной пленки, значительно превосходящая улучшенный стандарт изоляции
VIOWM ≥ 2000 В среднеквадратичного значения
Номинальная степень изоляции до 8000 В (среднеквадратичное значение)
Возможность перенапряжения до 24 кКПК
3. Синфазное подавление переходных процессов: типичное значение более ±150 В/нс
4. Максимальное рабочее напряжение VCC на стороне выходного привода составляет 33 В
5. UVLO четыре передачи опционально (A-5V, B-8V, C-10V, D-12V)
6. Он имеет пиковый ток источника 6 А и пиковый ток приемника 8 А
7. Задержка распространения, типичная 60 нс
8. Искажение длительности импульса 25 нс
9. Входной каскад имеет обработку обратного напряжения 24 В и напряжение обратного
пробоя 26 В
10. Ряд национальных патентов на изобретения, сверхвысокое выдерживаемое
напряжение и надежность сепараторной пленки и технологии упаковки.
Сценарии применения
1.Солнечный инвертор, накопитель энергии
2.Инвертор, зарядный блок постоянного тока
3.ИБП и зарядные устройства
4.Изолированный IGBT, силовой привод затвора MOSFET

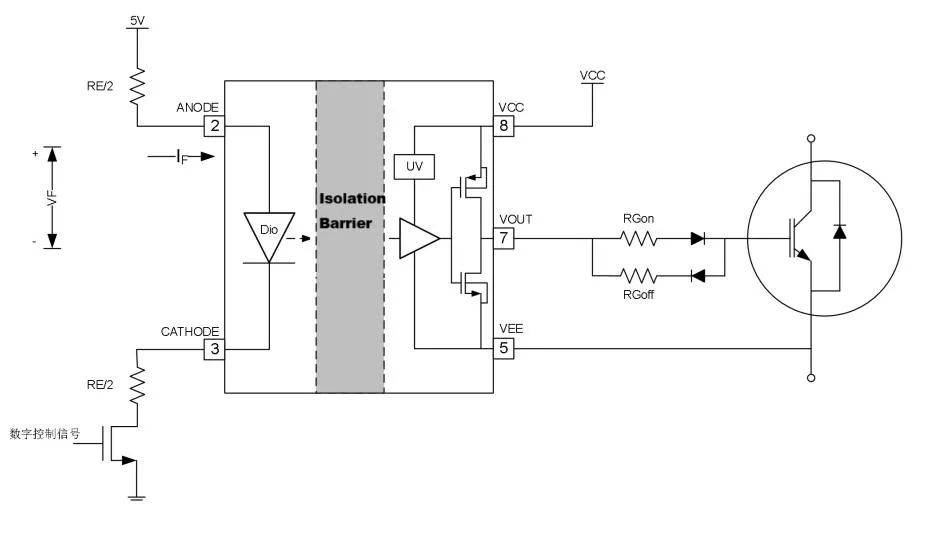

Типичная схема применения
Данные измерений
Чипы серии CCi8335 рождаются из-за спроса на сверхвысокое напряжение, выдерживаемое напряжением, и измеренные данные показывают, что пиковое значение переменного тока BV и SURGE превышает 24 кВ, VISO=8 кВrms; VIOWM может достигать не менее 2000 В среднеквадратичного значения и 2828 В (размах), а динамический CMTI — >150 В/нс, достигая текущего ведущего в мире уровня выдерживаемого напряжения изоляции.
1.Сверхвысокое выдерживаемое напряжение, сверхнадежность и высокая надежность,
намного превосходящие стандарт улучшенной изоляции, лидирующие в мире
2.VIOWM ≥ 2000 В среднеквадратичного значения
3.Уровень изоляции до 8000 В среднеквадратичного значения;
4.Импульсная способность до 24 кВ; Переменный ток БВ ≥ 24 кВ
5.±8 кВ IEC 61000-4-2 защита от контактного разряда по всему изоляционному барьеру
-
-
