Выпуск нового продукта: датчик угла поворота по оси с чипом CC2S1210
2025-01-20
Чэнду Синьцзинь Объявлено о выпуске однокристального преобразователя в цифровой преобразователь CC2S1210. CC2S1210 представляет собой преобразователь в цифровой преобразователь с разрешением от 10 до 16 бит со встроенным встроенным программируемым синусоидальным генератором, который обеспечивает возбуждение синусоидальной волны на резольвер, отслеживает входной сигнал резольвера и преобразует синусоидальные и косинусоидальные входные сигналы в цифровые величины, соответствующие входному углу и скорости, и широко используется в автомобильной и промышленной промышленности для обеспечения обратной связи по положению и скорости вала двигателя.

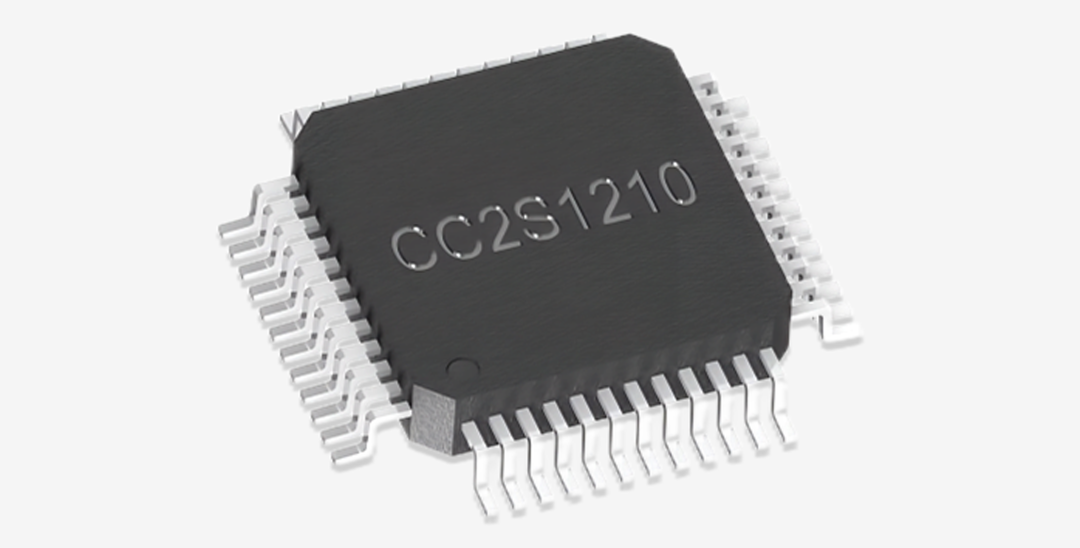

48-контактный тонкий четырехугольный плоский корпус [LQFP48-7x7]
Сценарии применения
1.Управление серводвигателями постоянного и переменного тока
2.Эмуляция энкодера
3.Электроусилитель руля
4.Электромобили
5.Встроенный стартер/генератор
6.Обнаружение и управление движением в автомобиле

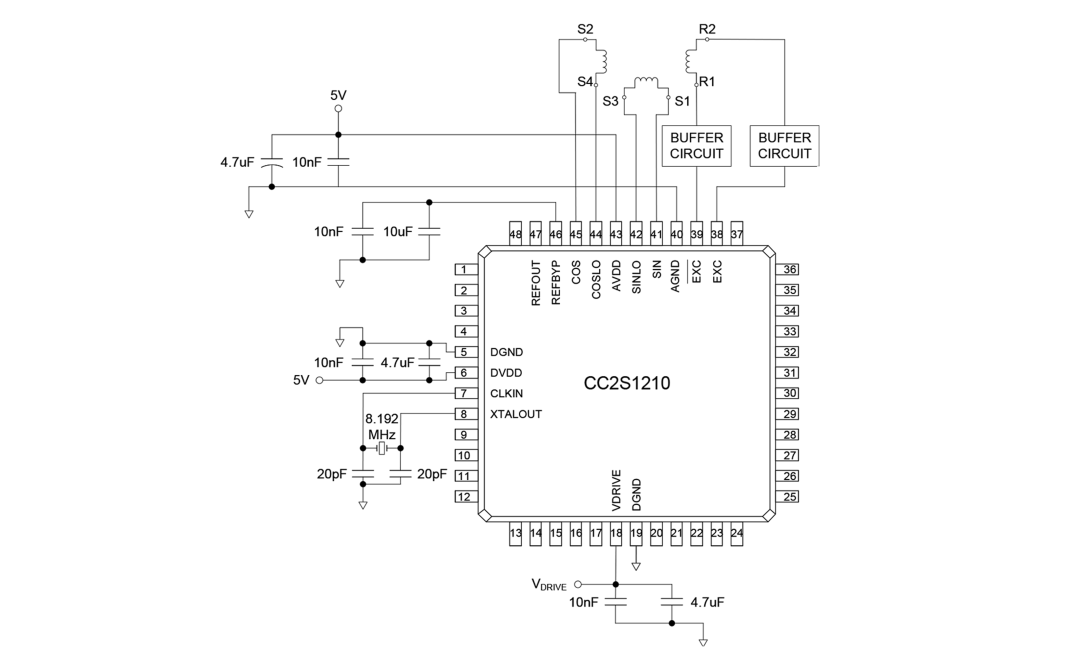

Типичная схема применения
Преимущества продукта:
Ключевые особенности:
1.Преобразование с отслеживанием соотношения — цикл отслеживания типа II может непрерывно выводить данные о местоположении с максимальной скоростью отслеживания 3125 об/с и без задержки преобразования. Он также подавляет шумы и обеспечивает допуск к гармоническим искажениям опорного и входного сигналов.
2.Комплексная функция обнаружения неисправностей - 3 типа неисправностей, считываемых через уровень контактов; 8 состояний неисправностей, считывание с помощью регистра неисправностей. К условиям неисправности относятся потеря сигнала резольвера, выход входного сигнала за пределы допустимого диапазона, рассогласование входного сигнала или потеря отслеживания позиции. Каждый порог обнаружения неисправностей может быть индивидуально запрограммирован пользователем для оптимизации для конкретных приложений.
3. Более широкий диапазон входного сигнала и более сильная защита от помех - как синусоида, так и косинус являются дифференциальными входами, сильная защита от помех, а входная клемма поддерживает размах 3,15 В ± дифференциальное входное напряжение 27%.
4. Программируемая частота возбуждения для различных разрешений — встроенный программируемый генератор синусоиды может легко установить частоту возбуждения на несколько стандартных частот в диапазоне от 2 кГц до 20 кГц. 5. Выбираемые 3 интерфейса для вывода данных о положении — доступ к данным об угловом положении от 10 до 16 бит можно получить через 16-разрядный параллельный порт или 4-проводной последовательный интерфейс, а моделирование инкрементального энкодера осуществляется в стандартном формате A-quad-B с направленными выходами.
6. Скорость вывода данных — доступ к цифровым скоростям от 10 до 16 бит со знаком можно получить через 16-битный параллельный порт или 4-проводной последовательный интерфейс.
7. Высокая точность - разрешение от 10 до 16 бит настраивается, точность угла составляет до ±10 угловых минут, а скорость точна.
8. Напряжение независимого логического интерфейса - рабочее напряжение чипа поддерживает 5 В±5%, а напряжение логического интерфейса поддерживает 2,3 ~ 5 В.
9. Широкий диапазон рабочих температур - поддержка -40 °C ~ 125 °C и поддержание отличной точности отслеживания и динамических характеристик при высоких и низких температурах.
