Выпуск нового продукта | Высокопроизводительный датчик тока CC6939 для обнаружения неисправностей по току
2025-06-04
Компания Crosschip Electronics недавно выпустила серию CC6939 сверхвысоковольтных высокопроизводительных датчиков тока на эффекте Холла, которые состоят из высокоточных, малошумящих линейных интегральных схем Холла и низкоимпедансного главного тока. Проводник со сверхнизким импедансом 0,14 мОм сводит к минимуму потери мощности и рассеивание тепла, а внутренняя искроизоляция обеспечивает выдерживающее напряжение изоляции 5000 В среднеквадратичного значения между входным током и вторичной цепью. В датчике используется технология линейной температурной компенсации датчика Холла, которая обладает высокими характеристиками температурной стабильности.
CC6939 также оснащен функцией быстрого мониторинга неисправностей с выходом с открытым стоком, что идеально подходит для обнаружения неисправностей при перегрузке по току. Эта функция является гибкой в обнаружении неисправностей и значительно упрощает компоновку приложений платы. Опорное напряжение (VREF) позволяет выполнять дифференциальные измерения, а также измерять опорное напряжение (VOC) для установки порогового значения для перегрузочных замыканий по току.

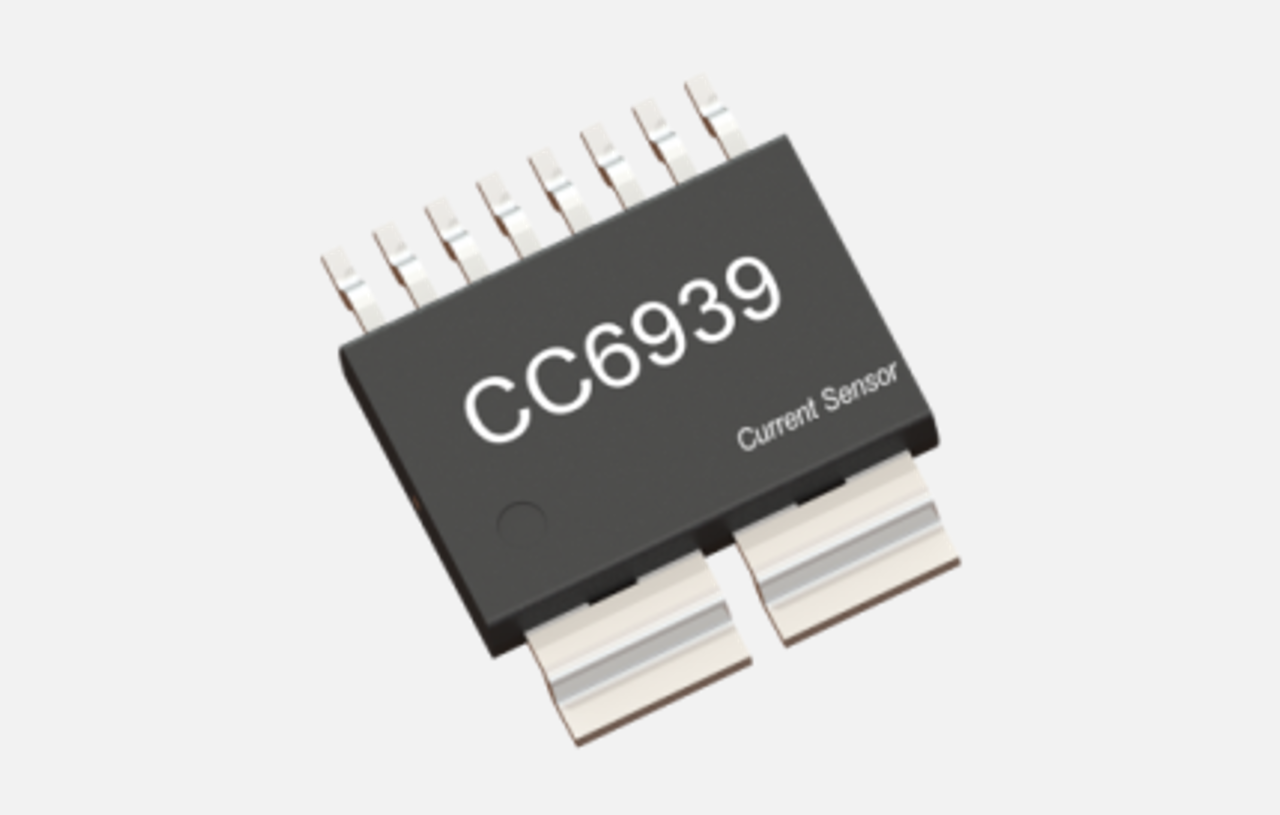

▲ Корпус CC6939 SOW10
Преимущества и ключевые особенности продукта
🔷 Референс имеет два режима: встроенный выход VREF и внешний вход VREF:
Благодаря встроенному выходному режиму VREF VOE может быть запрограммирован на <5 мВ
В режиме внешнего входа VREF выходное напряжение покоя VOUT равно ему
🔷 Диапазон измеряемого тока: 50А, 80А, 100А, 150А, 200А
🔷 Малошумящий, несимметричный аналоговый выход
🔷 Выдерживаемое напряжение изоляции высокое, а безопасное напряжение изоляции составляет 5000 В среднеквадратичное значение от контакта провода до сигнального контакта
🔷 Низкие потери, сопротивление провода 0,14 мОм
🔷 Высокая полоса пропускания, до 450 кГц, время отклика 0,6 мкс
🔷 Погрешность при комнатной температуре составляет ±1%, а температурный дрейф чувствительности может достигать ±2,5%
🔷 Температурная стабильность хорошая, а также используется схема усиления сигнала Холла и схема температурной компенсации
🔷 Дифференциальная конструкция Холла, сильная защита от внешних магнитных помех
🔷 Он обладает высокой устойчивостью к механическим воздействиям, а магнитные параметры не будут отклоняться из-за внешнего давления
🔷 ESD (HBM) 4 кВ, ESD (CDM) 2 кВ, LU 500 мА
Сценарии применения
🔷 Управление двигателем
🔷 Система контроля нагрузки
🔷 Импульсные источники питания
🔷 Защита от перегрузки по току
🔷 Фотоэлектрический.
🔷 Новая энергия
▲ Типичная схема применения
Данные измерений
1. Высокая пропускная способность, быстрый отклик

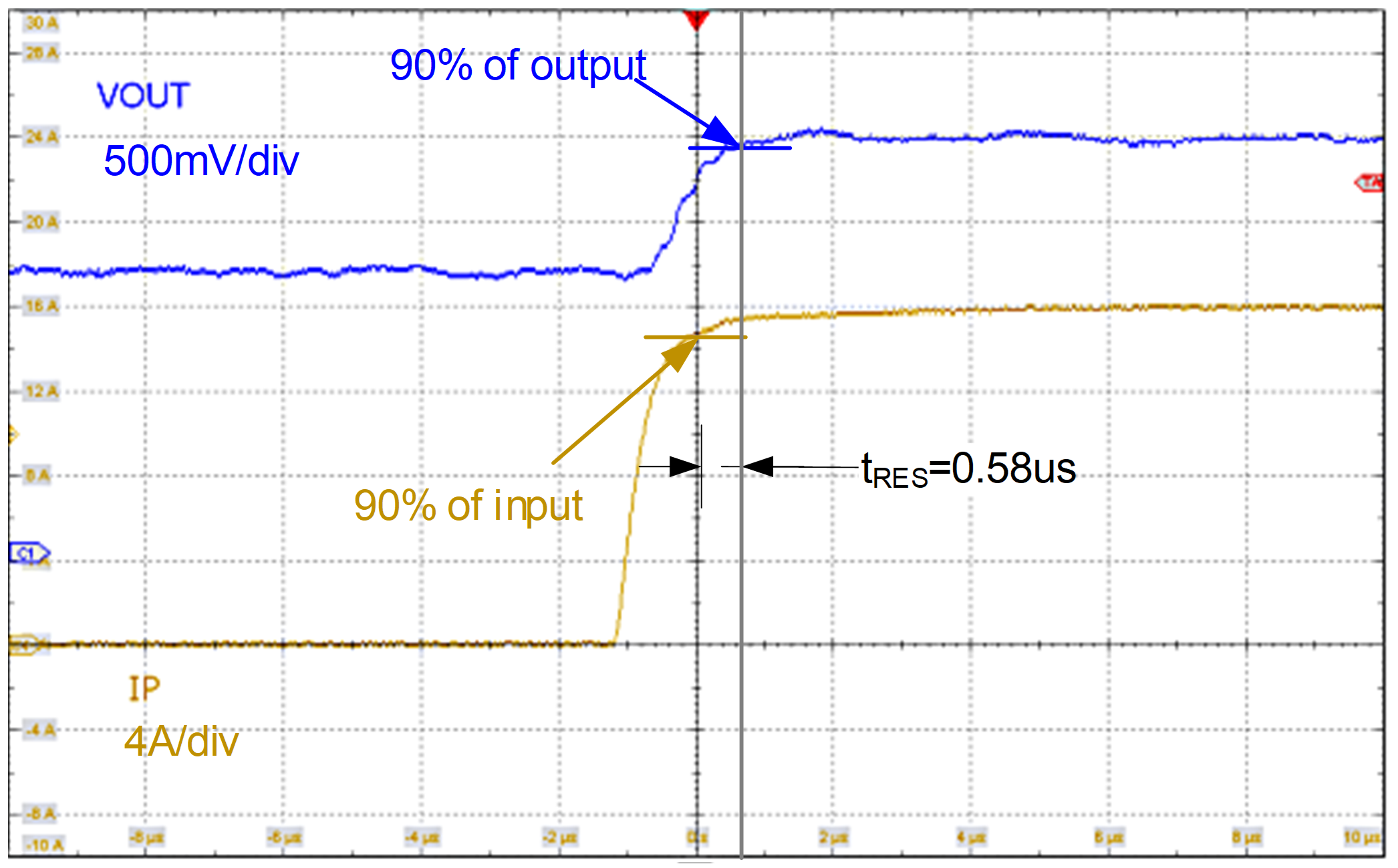

▲ Диаграмма ступенчатой реакции CC6939
2. Функция обнаружения неисправности по току, когда первичная сторона перегружена по току, xFault опускается до низкого уровня, и сигнал тревоги выводится в систему

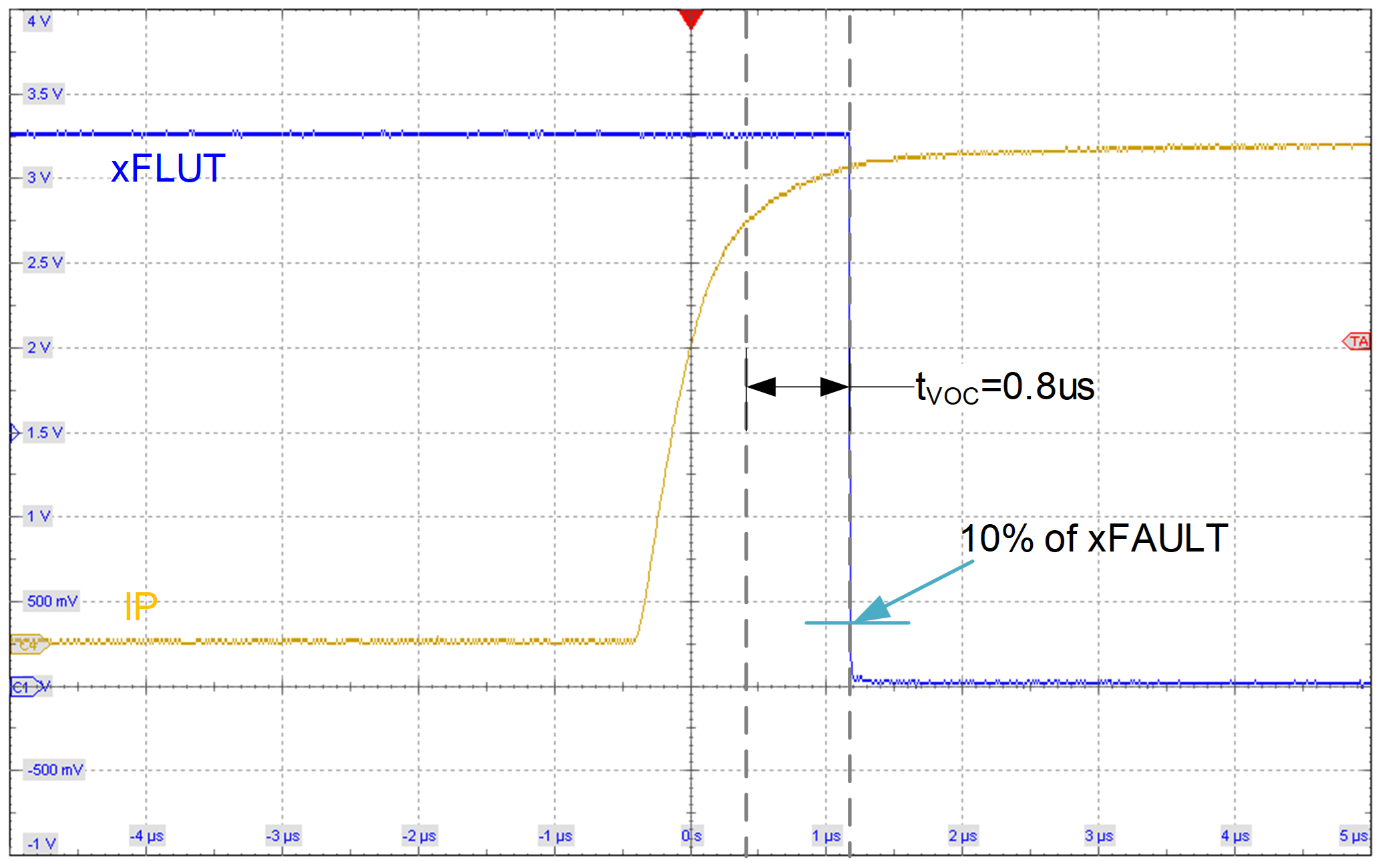

▲ Форма сигнала отклика на неисправность CC6939 xFault
3. Отличная температурная стабильность

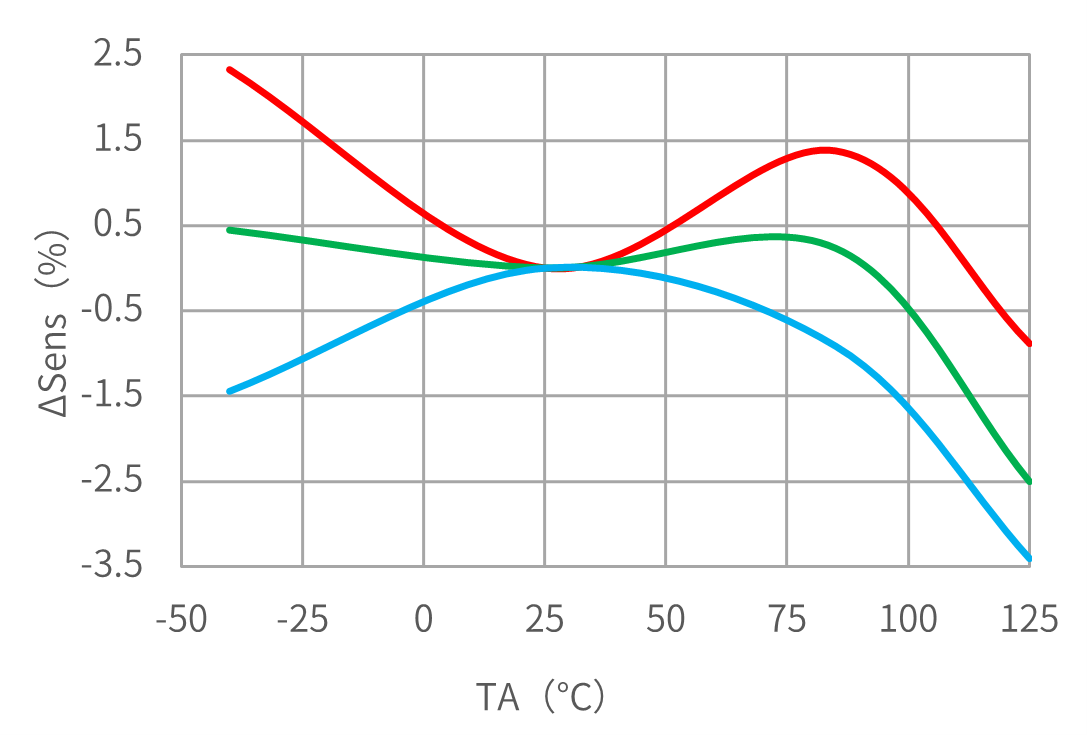

▲ Чувствительность CC6939 (Δsns) в зависимости от температуры

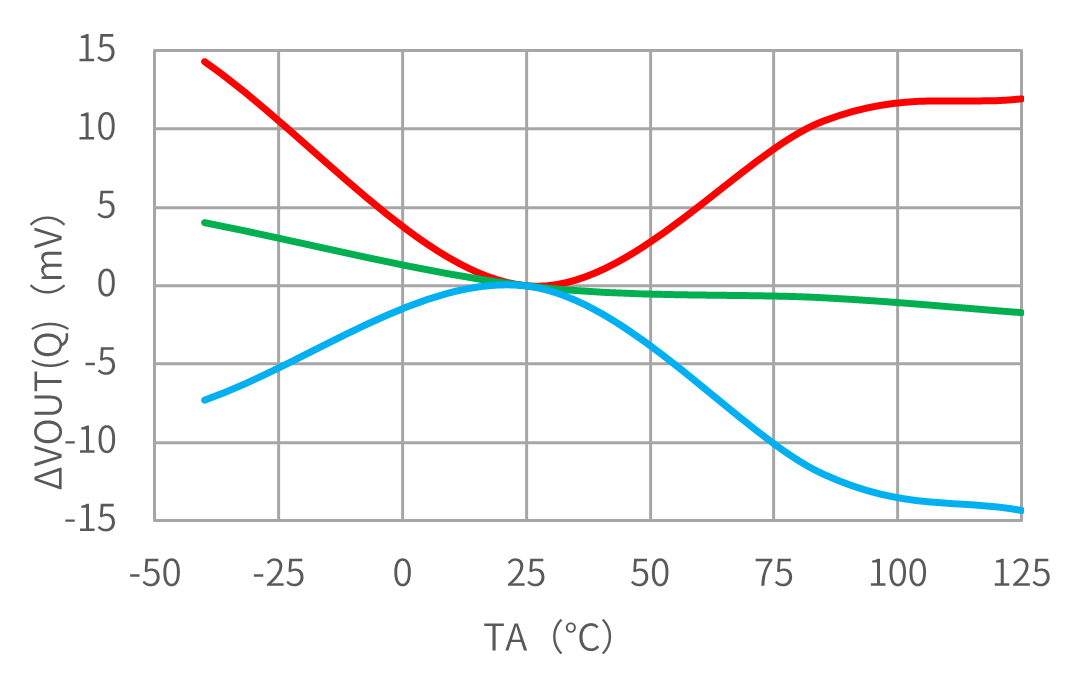

▲ Выходной Vout CC6939 с температурной кривой

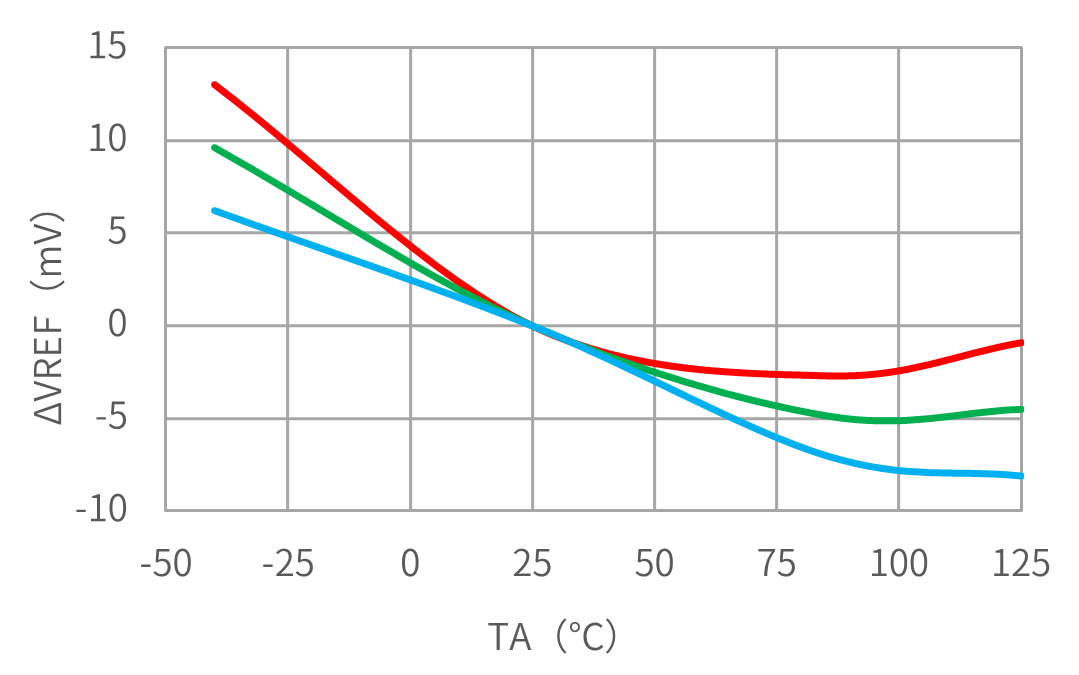

▲ Выходное опорное напряжение CC6939 VREF с температурой
За дополнительной информацией обращайтесь в АО Чэнду Синьцзинь Электроникс
