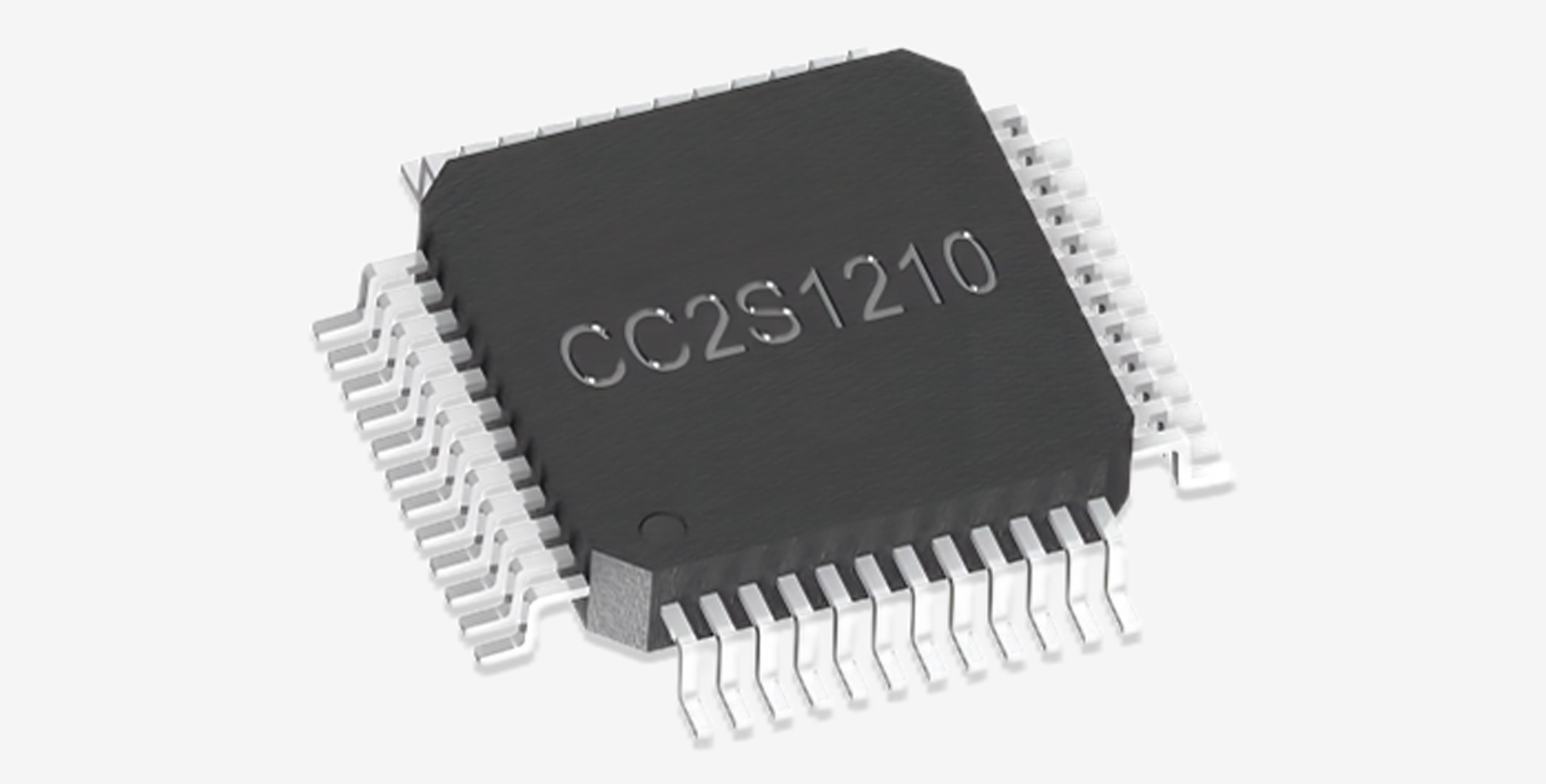

Выпуск нового продукта | Чип CC2S1210 в датчик угла оси

Преимущества продукта:

Ключевые особенности:

1. Преобразование с отслеживанием соотношения — цикл отслеживания типа II может непрерывно выводить данные о местоположении с максимальной скоростью отслеживания 3125 об/с и без задержки преобразования. Он также подавляет шумы и обеспечивает допуск к гармоническим искажениям опорного и входного сигналов.

2. Комплексная функция обнаружения неисправностей - 3 типа неисправностей, считываемых через уровень контактов; 8 состояний неисправностей, считывание с помощью регистра неисправностей. К условиям неисправности относятся потеря сигнала резольвера, выход входного сигнала за пределы допустимого диапазона, рассогласование входного сигнала или потеря отслеживания позиции. Каждый порог обнаружения неисправностей может быть индивидуально запрограммирован пользователем для оптимизации для конкретных приложений.

3. Более широкий диапазон входного сигнала и более сильная защита от помех - как синусоида, так и косинус являются дифференциальными входами, сильная защита от помех, а входная клемма поддерживает размах 3,15 В ± дифференциальное входное напряжение 27%.

4. Программируемая частота возбуждения для различных разрешений — встроенный программируемый генератор синусоиды может легко установить частоту возбуждения на несколько стандартных частот в диапазоне от 2 кГц до 20 кГц.

5. Выбираемые 3 интерфейса для вывода данных о положении — доступ к данным об угловом положении от 10 до 16 бит можно получить через 16-разрядный параллельный порт или 4-проводной последовательный интерфейс, а моделирование инкрементального энкодера осуществляется в стандартном формате A-quad-B с направленными выходами.

6. Скорость вывода данных — доступ к цифровым скоростям от 10 до 16 бит со знаком можно получить через 16-битный параллельный порт или 4-проводной последовательный интерфейс.

7. Высокая точность - разрешение от 10 до 16 бит настраивается, точность угла составляет до ±10 угловых минут, а скорость точна.

8. Напряжение независимого логического интерфейса - рабочее напряжение чипа поддерживает 5 В±5%, а напряжение логического интерфейса поддерживает 2,3 ~ 5 В.

9. Широкий диапазон рабочих температур - поддержка -40 °C ~ 125 °C и поддержание отличной точности отслеживания и динамических характеристик при высоких и низких температурах.

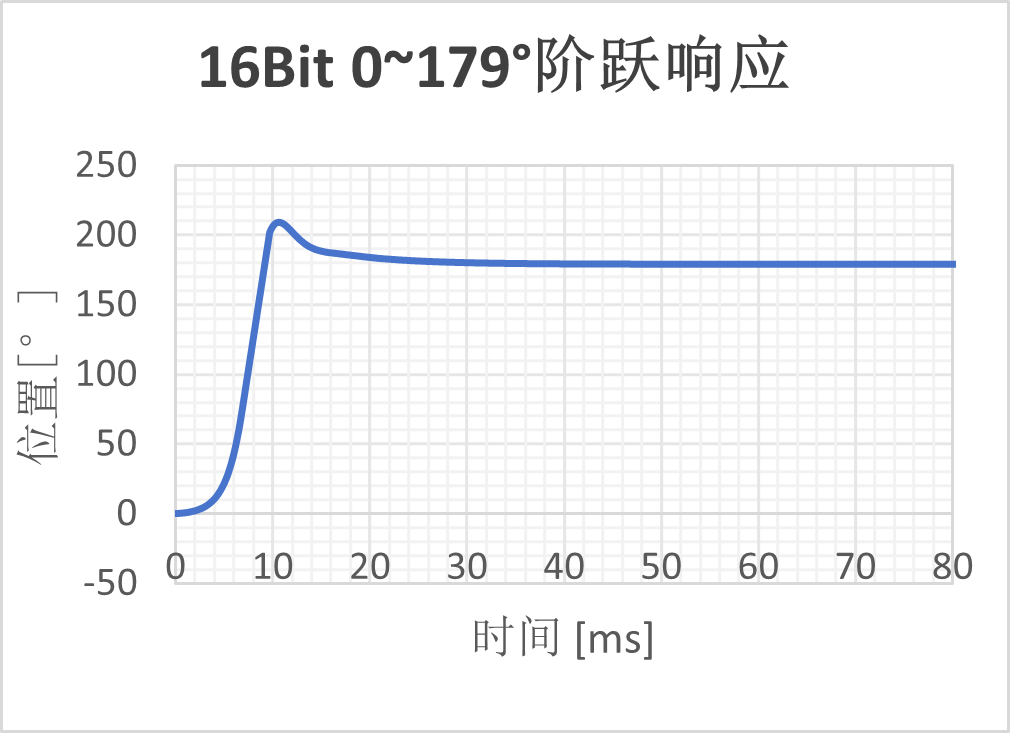

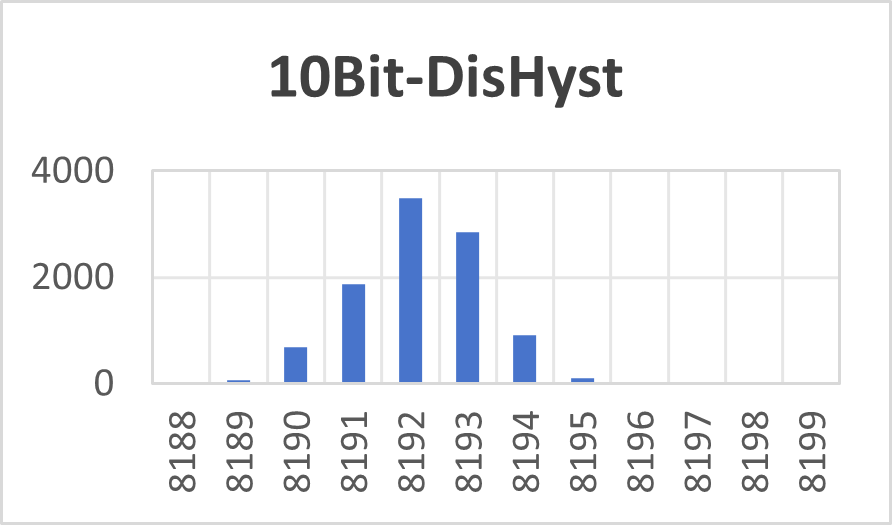

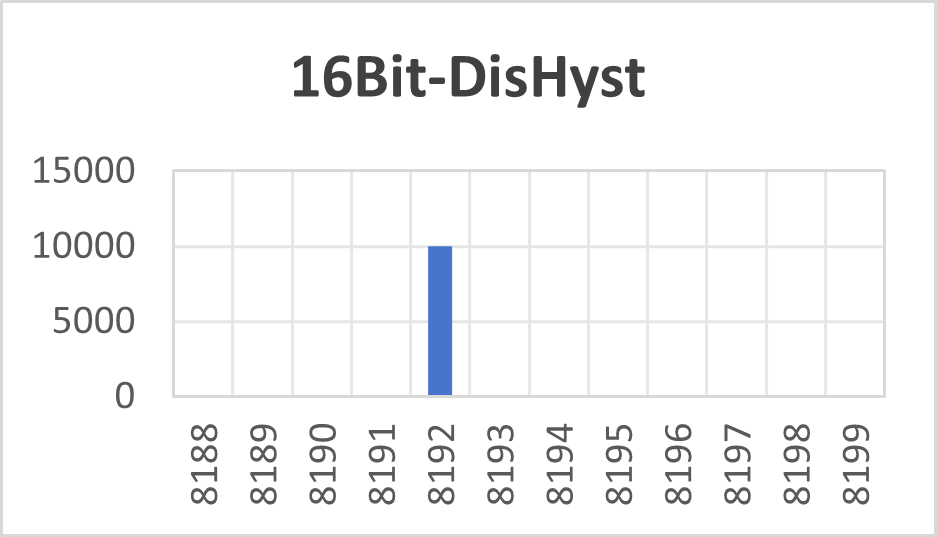

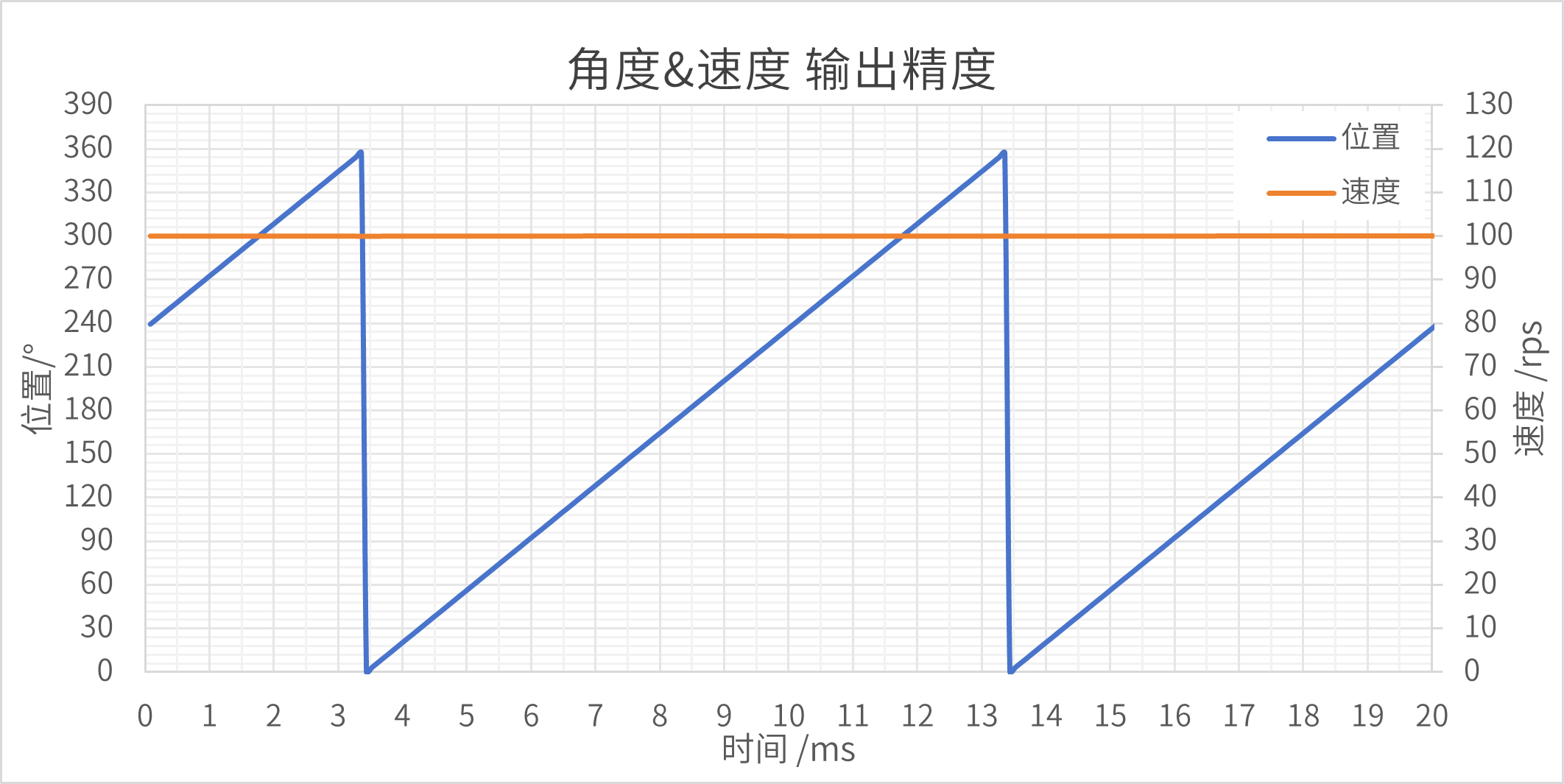

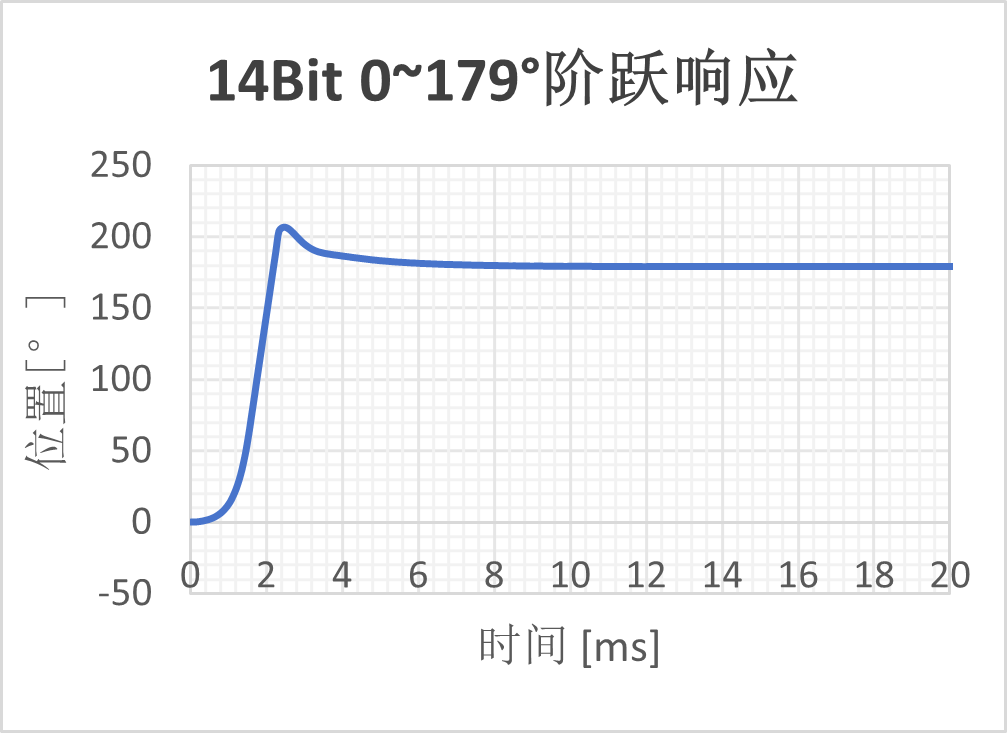

Измеряемые осциллограммы и статистика данных

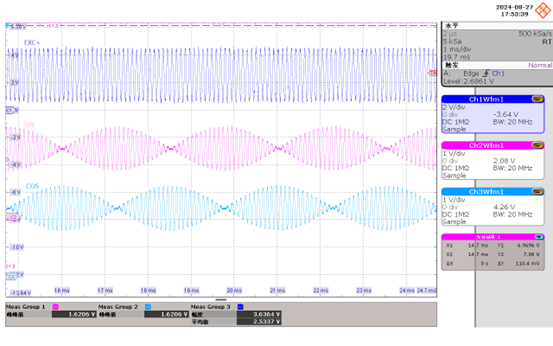

1. Выход генератора (возбуждение) и форма входного сигнала приемной катушки
