Первый в отрасли!! СС6926——АО Чэнду Синьцзинь ЭлектрониксВыпущена высокопроизводительная однокристальная микросхема датчика тока с диапазоном 300 А, выдерживаемым напряжением изоляции 5 кВ, сверхнизким внутренним сопротивлением и обнаружением перегрузки по току
2025-05-27
АО Чэнду Синьцзинь ЭлектрониксНедавно выпущенный сверхбольшой однокристальный датчик тока CC6926 имеет пиковую измерительную способность 300 А, выдерживаемое напряжение изоляции до 5 кВ, рабочее напряжение с усиленной изоляцией 750 В, медный стержень со сверхнизким импедансом, а также функцию обнаружения перегрузки по току и сигнализации защиты. Продукт может эффективно измерять постоянный или переменный ток и обладает такими преимуществами, как высокая точность, отличная линейность и температурная стабильность, и широко используется в автомобильной электронике, фотоэлектрической, промышленном управлении, новом энергетическом и коммуникационном оборудовании.

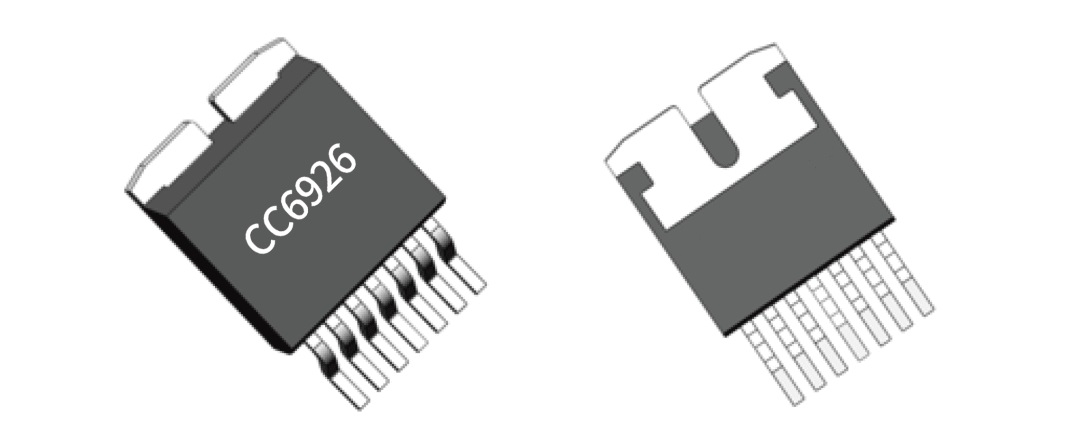

▲ Пакет TO263-7 ▲
Сценарии применения CC6926
Автомобильная промышленность: зарядные батареи постоянного тока, зарядные пистолеты, PDU, BMS и т. Д.
Фотоэлектрическое поле: струнный инвертор, микроинвертор, инвертор накопителя энергии и т. Д.
Промышленная автоматизация: промышленные инверторы, источники питания связи и т.д
▲ Типовая блок-схема приложения ▲
CC6926 Характеристики продукта:
🔹 Референс имеет два режима: встроенный выход VREF и внешний вход VREF:
· Когда режим вывода VREF встроен, VOE может быть запрограммирован на <5 мВ
· Когда внешний вход VREF находится в определенном режиме, выходное напряжение покоя VOUT равно ему
🔹 Широкий диапазон измерения, 50-300 А, доступны различные диапазоны измерения
🔹 Точка перегрузки по току VOC устанавливается пользователем с выходом аварийной сигнализации об ошибке xFAULT с низкой задержкой
🔹 Малошумящий, несимметричный аналоговый выход
🔹 Низкие потери, сопротивление провода 30 мкОм
🔹 Высокая полоса пропускания, до 250 кГц, время отклика шага 1,2 мкс
🔹 Погрешность при комнатной температуре составляет 1%, а диапазон температурного дрейфа чувствительности ± 2,5%
🔹 Температурная стабильность хорошая, а также используется схема усиления сигнала Холла и схема температурной компенсации
🔹 Дифференциальная конструкция Холла, сильная защита от внешних магнитных помех
🔹 Он обладает высокой устойчивостью к механическим воздействиям, а магнитные параметры не будут отклоняться из-за внешнего давления
🔹 Фиксированная/последующая чувствительность на выбор

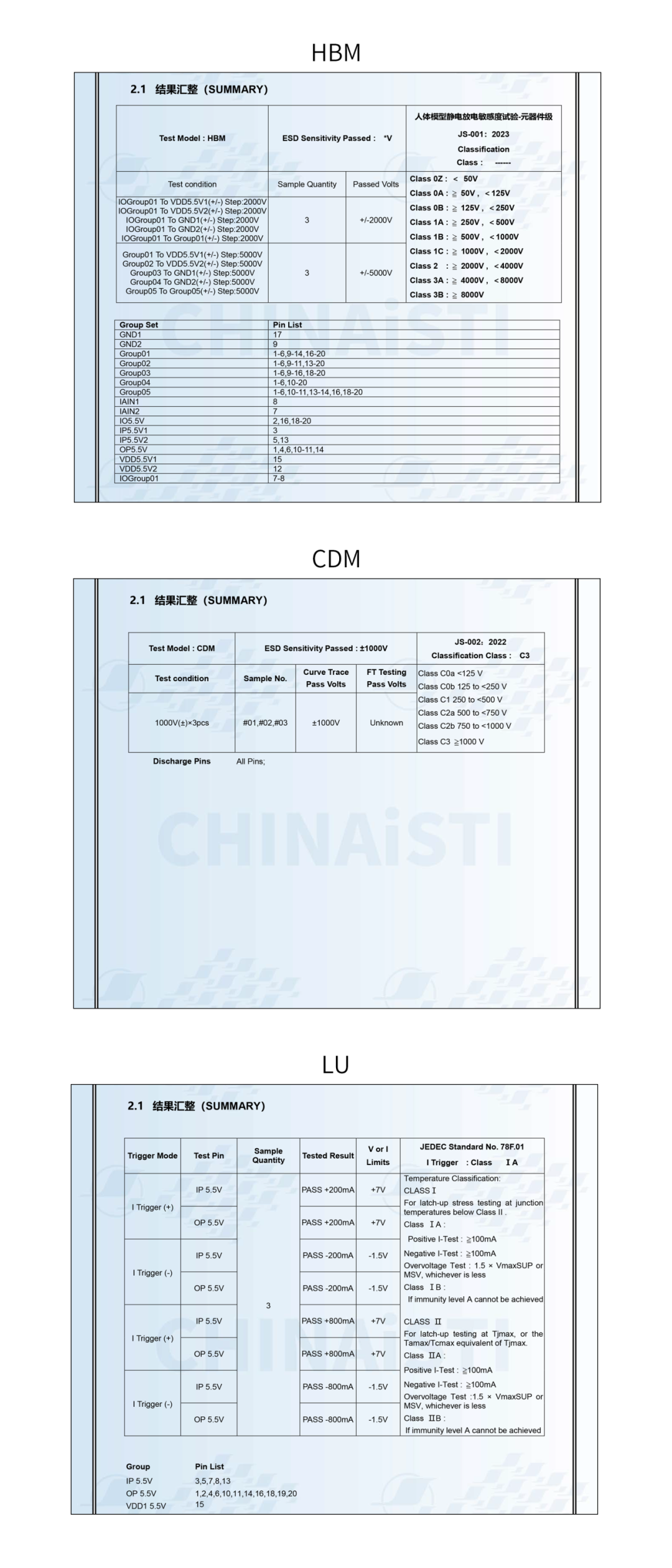

🔹 ESD (HBM) 4 кВ, ESD (CDM) 1 кВ, LU 200 мА
1. Низкое внутреннее сопротивление при включении, измеренное значение составляет 30 мкОм, лидирует в отрасли
2. Он может обнаруживать широкий диапазон тока и выдерживать риск пускового тока, который является ведущим в отрасли.
▲ Ударопрочность и устойчивость к давлению: 12 кВ ▲
▲ Сопротивление импульсному току: 40 кА ▲
3. Благодаря низкому сопротивлению первичной обработки, чип обладает хорошими характеристиками повышения температуры, и при тех же условиях тестирования повышение температуры имеет очевидные преимущества перед конкурирующими продуктами
▲ Непрерывное повышение температуры потока при комнатной температуре при различной толщине меди ▲
▲ Сравнение испытаний на повышение температуры конкурирующих продуктов (толщина меди на тестовой плате 4,5 унции) ▲
4. CC6926 использует запатентованную технологию температурной компенсации Xinjin с малым температурным дрейфом и диапазоном чувствительности температурного дрейфа ± 2,5%

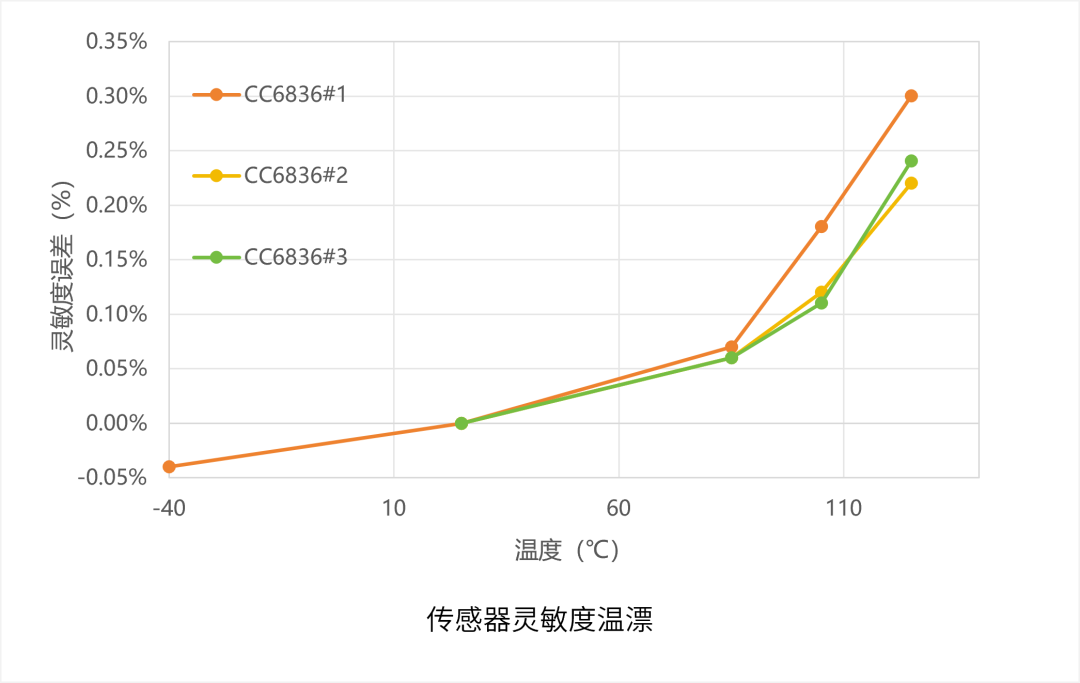

▲ Температурный дрейф чувствительности ▲
5. Скорость отклика высокая, а ступенчатый отклик составляет около 1,2 мкс
▲ Высокая скорость отклика, ступенчатая характеристика около 1,2 мкс ▲
6. Поддержка функции xFault для контроля перегрузки по току и сигнализации
7. Дифференциальная структура Холла, CC6926 обладает сильной защитой от внешних магнитных помех
8. Внутренняя цепочка поставок для обеспечения производственных мощностей и своевременности
Сертификация качества
CC6926 прошел полный проектный тест UL/CUL и полный проектный тест TUV с выдающимися характеристиками. Компания получила сертификат безопасности UL в Северной Америке, сертификат сертификации CB Международной электротехнической комиссии и сертификат TUV в Германии.
