Выпуски новых продуктов | Высокопроизводительный датчик тока CC6922 для бортовых зарядных устройств OBC

Представление продукта

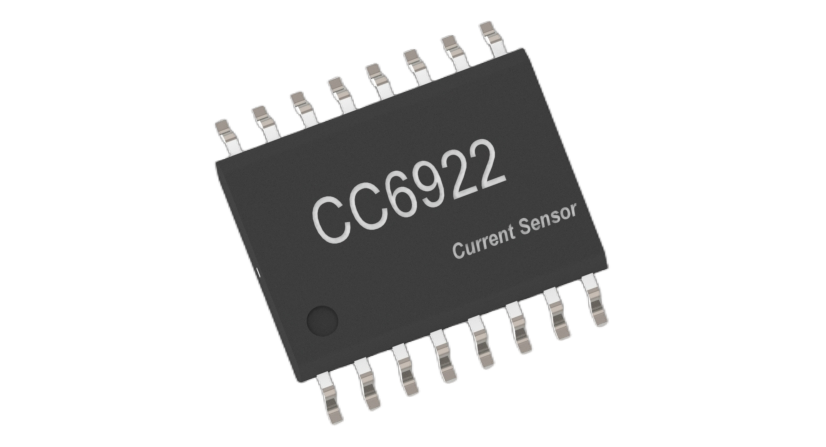

CC6922 - это высокопроизводительный датчик тока, который может эффективно измерять постоянный или переменный ток и обладает такими преимуществами, как высокая точность, отличная линейность и температурная стабильность, который широко используется в автомобильной электронике, фотоэлектрической, промышленном управлении, новом энергетическом и коммуникационном оборудовании, особенно подходит для некоторых применений в бортовых зарядных устройствах для обеспечения эффективности и безопасности зарядки.

Управление зарядкой: Определяя выходной сигнал датчика тока, бортовое зарядное устройство может контролировать эффективность и мощность зарядки в соответствии с такими факторами, как уровень заряда батареи, напряжение и т. д., чтобы завершить зарядку в кратчайшие сроки.
Функция защиты: Датчик тока может отслеживать такие проблемы, как перегрузка током или короткое замыкание, и своевременно уведомлять бортовое зарядное устройство, чтобы избежать повреждения системы зарядки и автомобильной электроники.
Функция мониторинга: С помощью датчика тока бортовое зарядное устройство может отображать мощность, напряжение, ток и другую информацию в режиме реального времени, что удобно для пользователей, чтобы знать прогресс и состояние зарядки в любое время.
Обнаружение неисправностей: Датчик тока также может обнаруживать неисправности и аномалии в системе зарядки, такие как неисправности кабельного соединения, высокое внутреннее сопротивление батареи и т. д., и подавать своевременные сигналы тревоги, чтобы пользователи могли своевременно разобраться с ними.

Как это работает

CC6922 состоит из высокоточной линейной интегральной схемы Холла с низким уровнем шума, медного стержня с низким импедансом и изоляционного листа. Входной ток протекает по внутреннему проводу, а создаваемое им магнитное поле индуцирует соответствующий электрический сигнал на цепи Холла, а сигнал напряжения выводит через внутреннюю цепь обработки.

Новая конструкция рамы и более широкая медная полоса делают этот чип очень низким импедансом и характеристиками антиимпульсного тока; Изоляционные материалы с более высокой диэлектрической прочностью, а также более крупные сепараторы делают его более высокоизоляционным выдерживаемым напряжением и ударопрочным напряжением;
Преимущества:

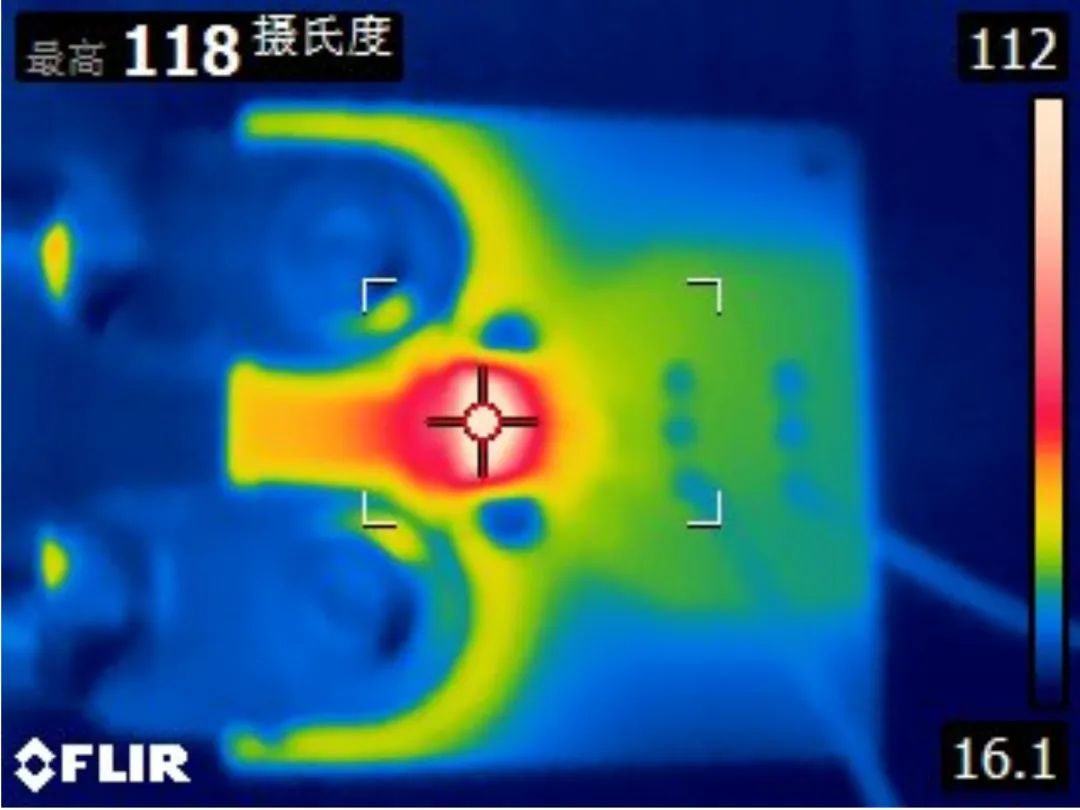

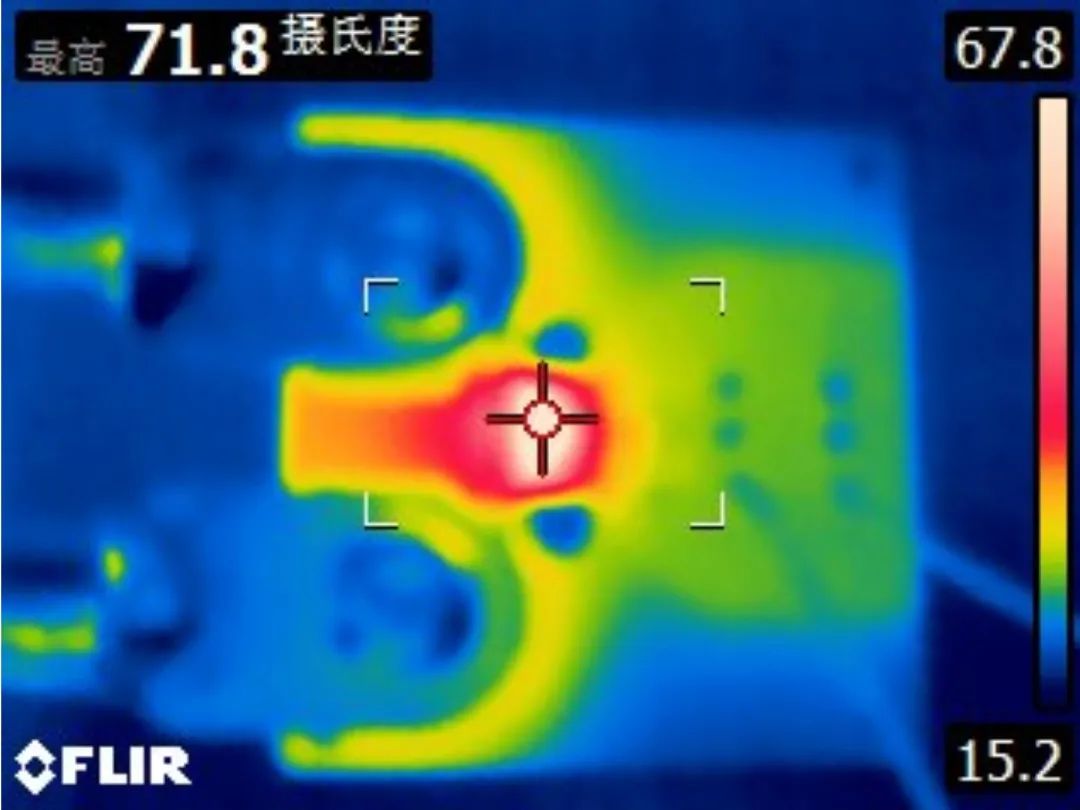

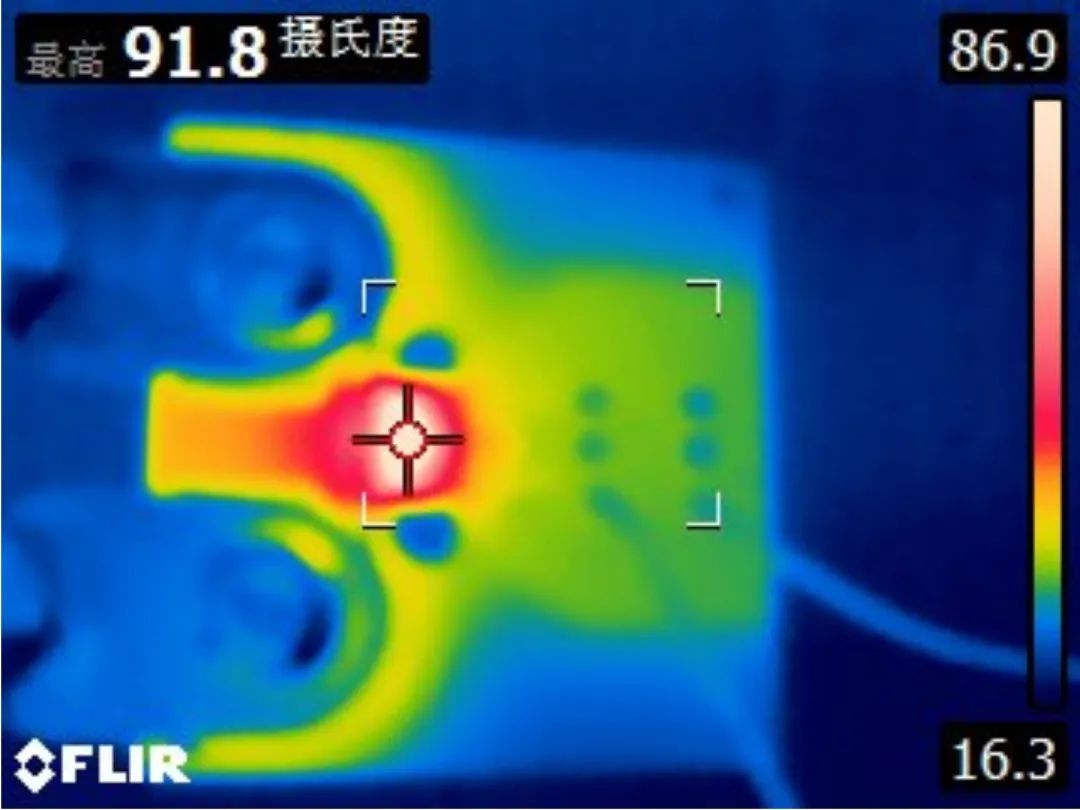

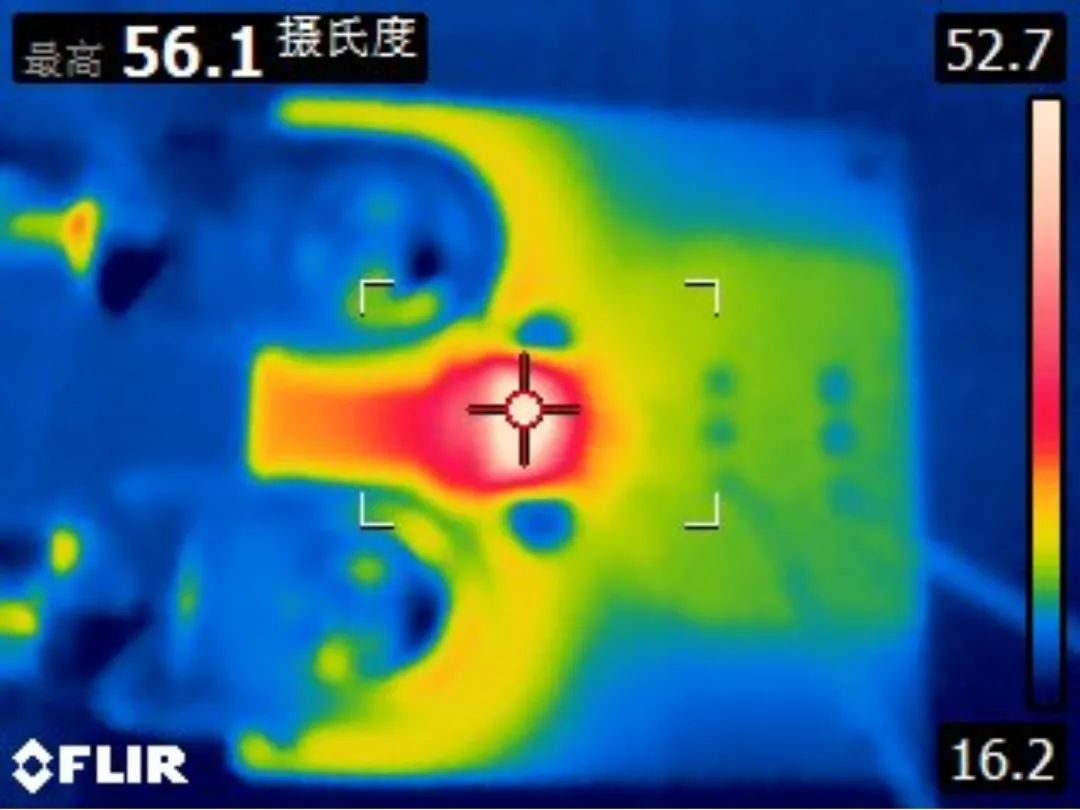

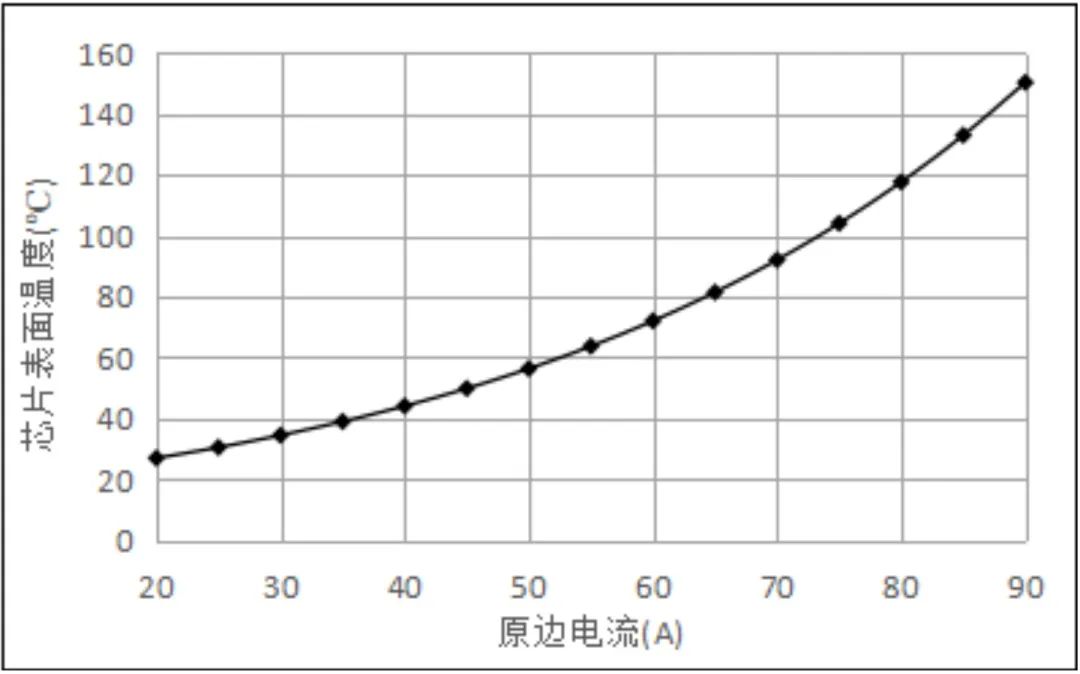

◆ Встроенный медный стержень с низким импедансом, 300 μОм, низкий нагрев

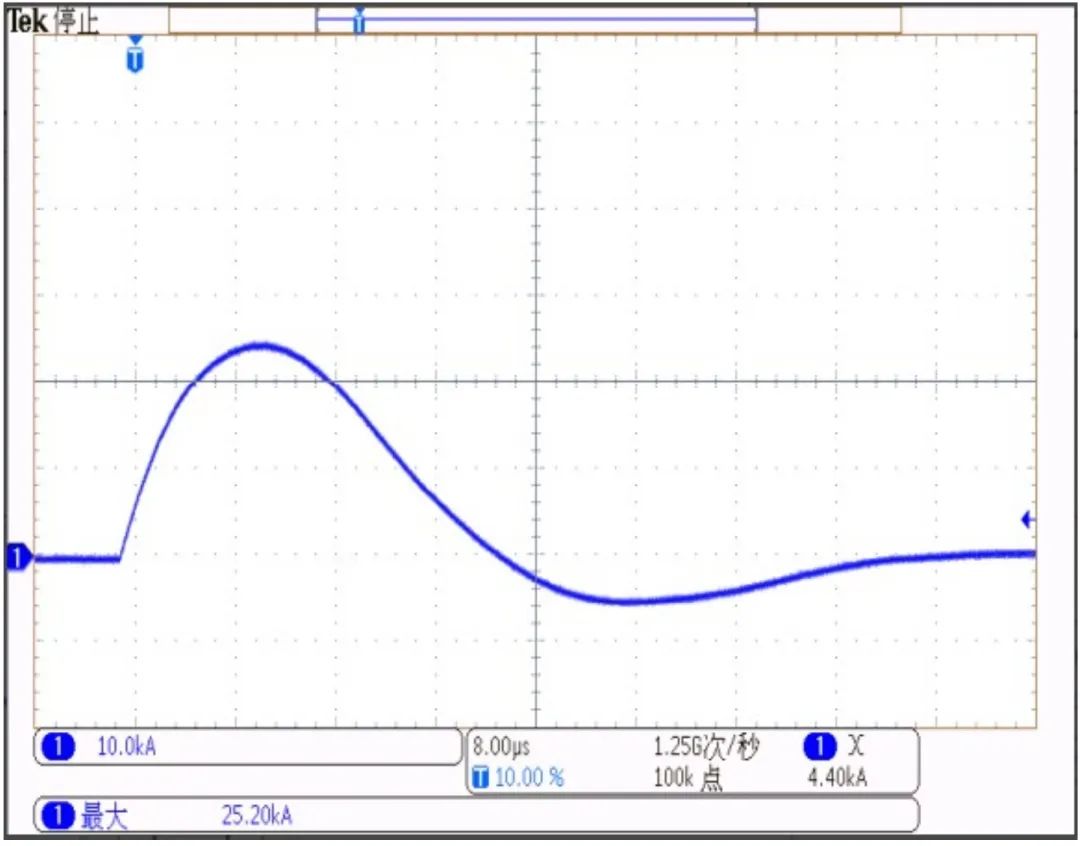

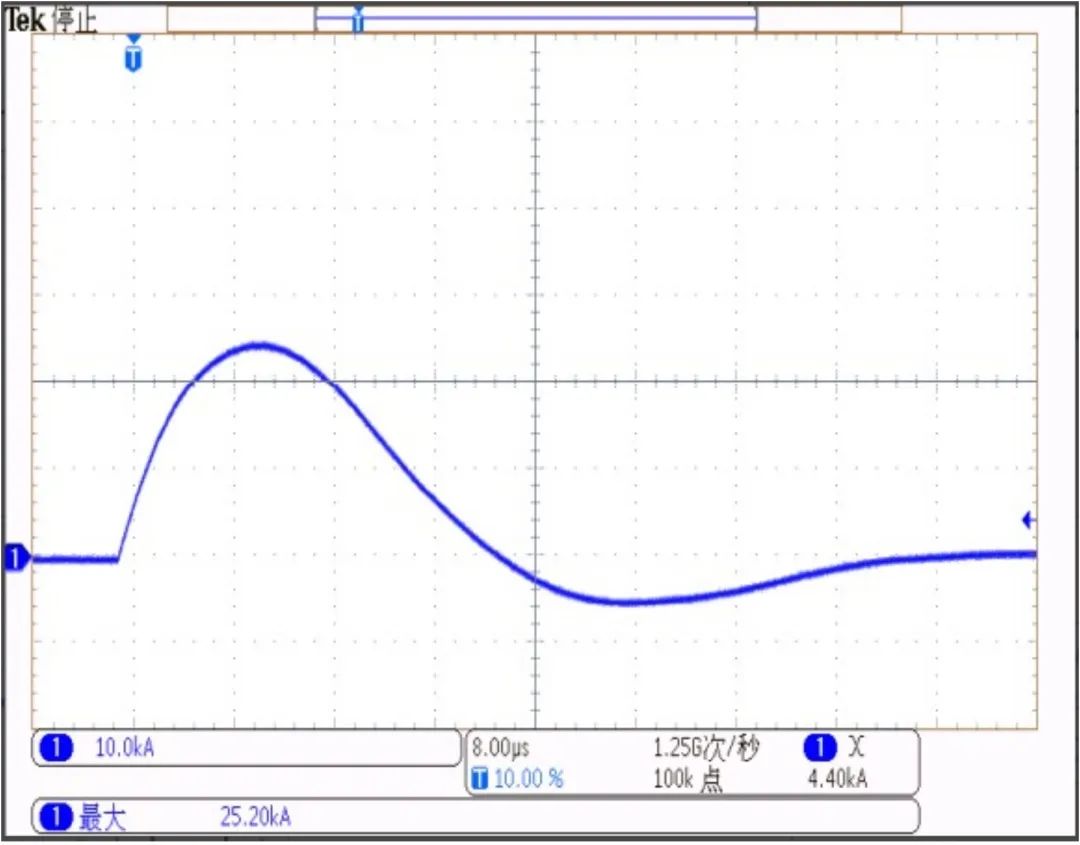

◆ Сильная антиимпульсная способность, выдерживает пусковой ток 25 кА

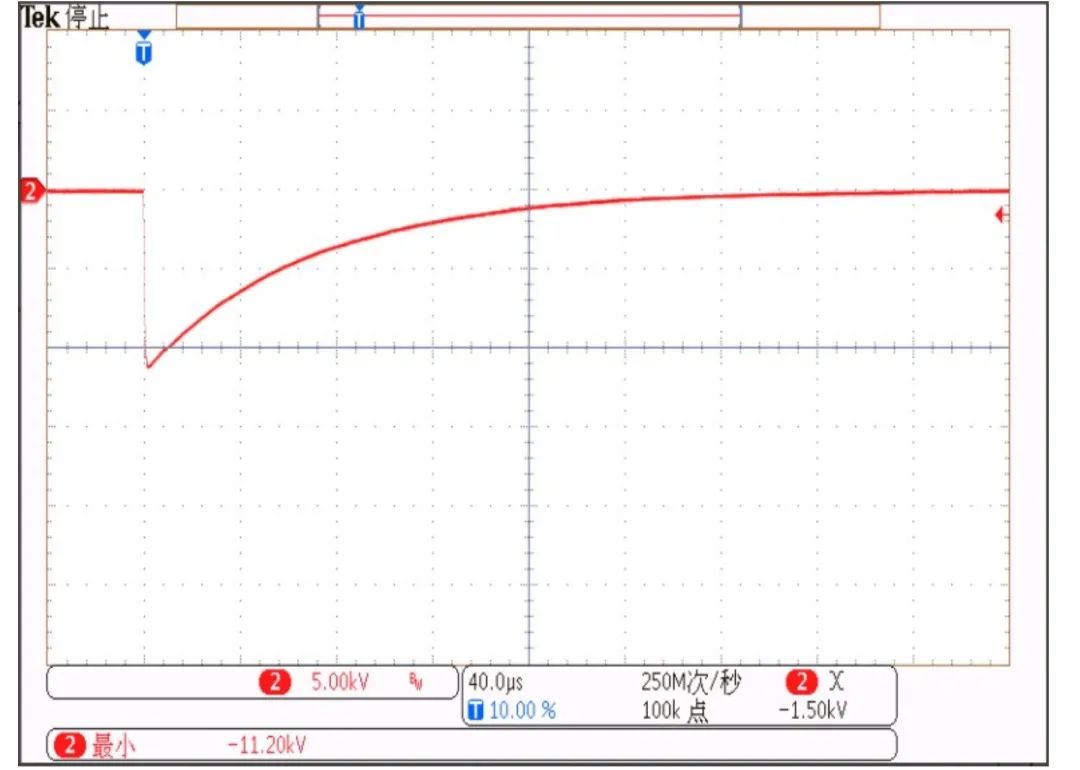

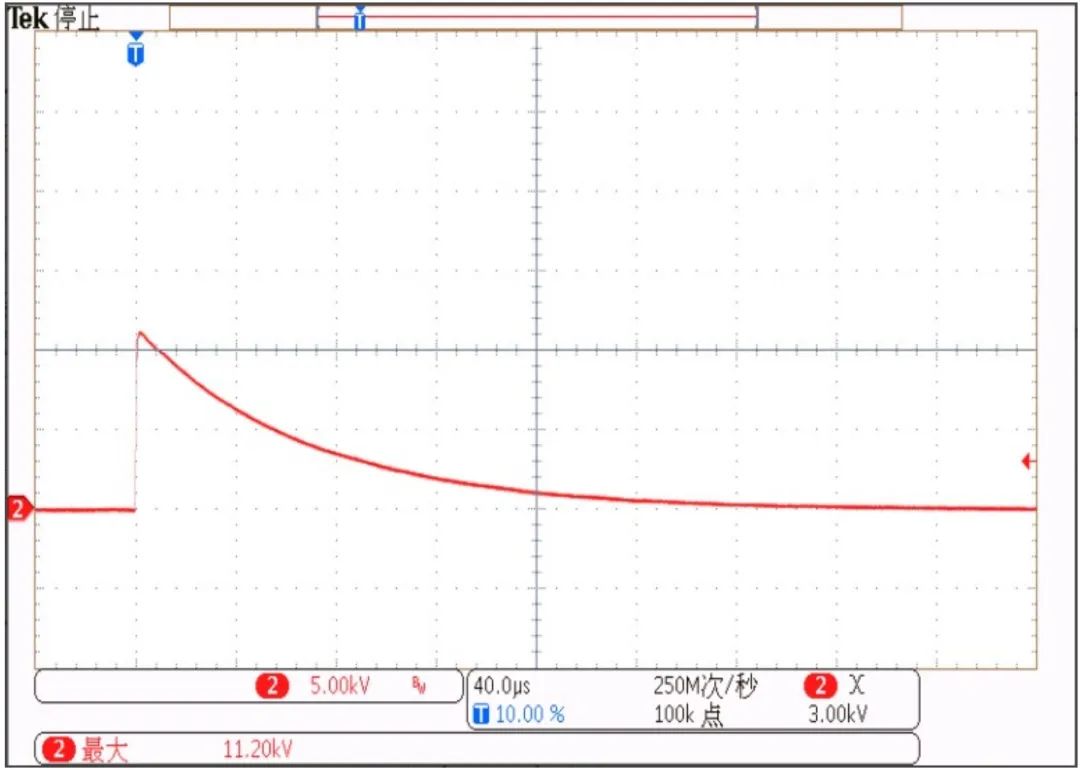

◆ Ударопрочное напряжение 11 кВ
◆ Выдерживаемое напряжение изоляции 5000 В среднеквадратичное значение, базовая изоляция 1200 В среднеквадратичное значение
◆ Диапазон измерения 20 ~ 150 А
◆ Фиксированный выход и пропорциональный выход в двух режимах
◆ Настраиваемый пользователем быстрый выход сигнала тревоги от перегрузки по току
◆ Все производство осуществляется внутри страны

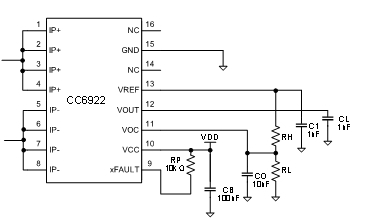

Типичные области применения
