АО Чэнду Синьцзинь ЭлектрониксКомпания Electronics выпустила новый датчик тока SMD 5 кВ, 25 кА CC6924
2025-05-27
CC6924 - этоАО Чэнду Синьцзинь ЭлектрониксНовый высокопроизводительный датчик тока может эффективно измерять постоянный или переменный ток и обладает такими преимуществами, как высокая точность, отличная линейность и температурная стабильность, что широко используется в фотоэлектрическом, промышленном управлении, новом энергетическом и коммуникационном оборудовании.
Как это работает
CC6924 состоит из высокоточной линейной схемы Холла с низким уровнем шума, медного стержня с низким импедансом и изоляционного листа. Входной ток протекает по внутреннему проводу, а создаваемое им магнитное поле индуцирует соответствующий электрический сигнал на цепи Холла, а сигнал напряжения выводит через внутреннюю цепь обработки.
Новая конструкция рамы и более широкая медная полоса делают этот чип очень низким импедансом и характеристиками антиимпульсного тока; Изоляционные материалы с более высокой диэлектрической прочностью, а также более крупные сепараторы делают их более высокоизоляционными, выдерживаемыми напряжением и ударопрочным напряжением;
Преимущества:
◆ Сильная антиимпульсная способность, выдерживает пусковой ток 25 кА
◆ Ударопрочное напряжение 11 кВ
◆ Выдерживаемое напряжение изоляции 5000 В среднеквадратичное значение
◆ Базовая изоляция 1200 В среднеквадратичного значения
◆ Диапазон измерения 20 ~ 150 А
◆ Фиксированный выход и пропорциональный выход в двух режимах
◆ Все производство осуществляется внутри страны
◆ Встроенный медный стержень с низким импедансом, 300 μОм, низкий нагрев

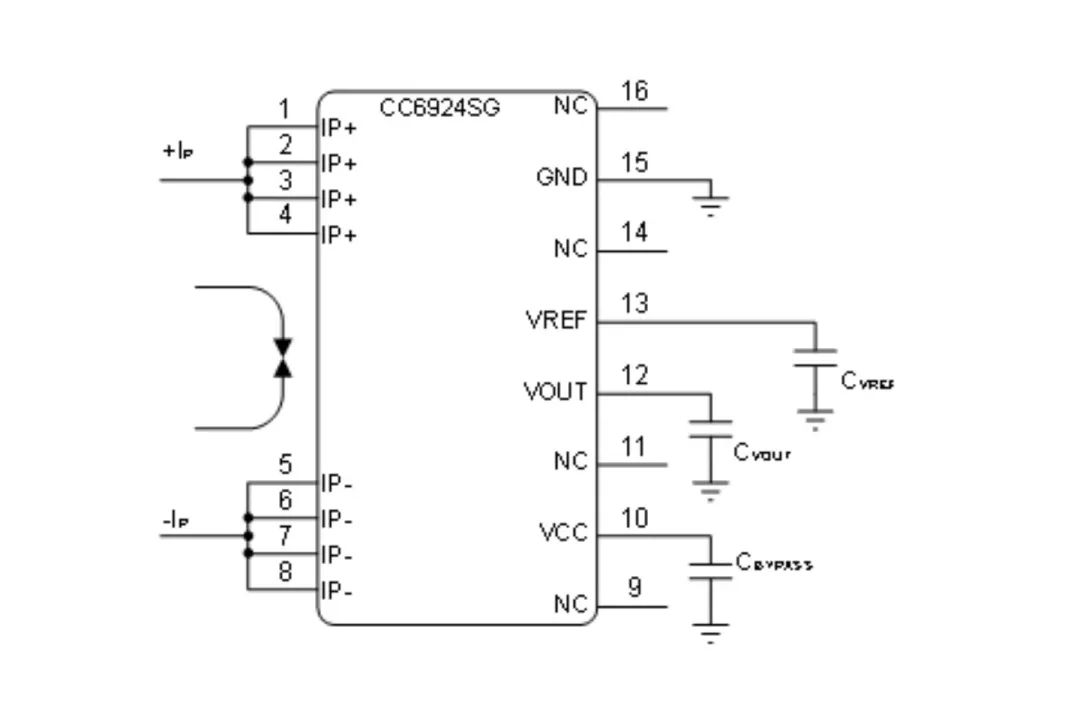

Типичные области применения
Области применения
Фотоэлектрическое поле: струнный инвертор, микроинвертор, инвертор накопителя энергии и т. Д.
Автомобильная промышленность: зарядные батареи переменного тока, бортовые зарядные пистолеты и т. Д.
Промышленная автоматизация: промышленные инверторы, источники питания связи и т.д

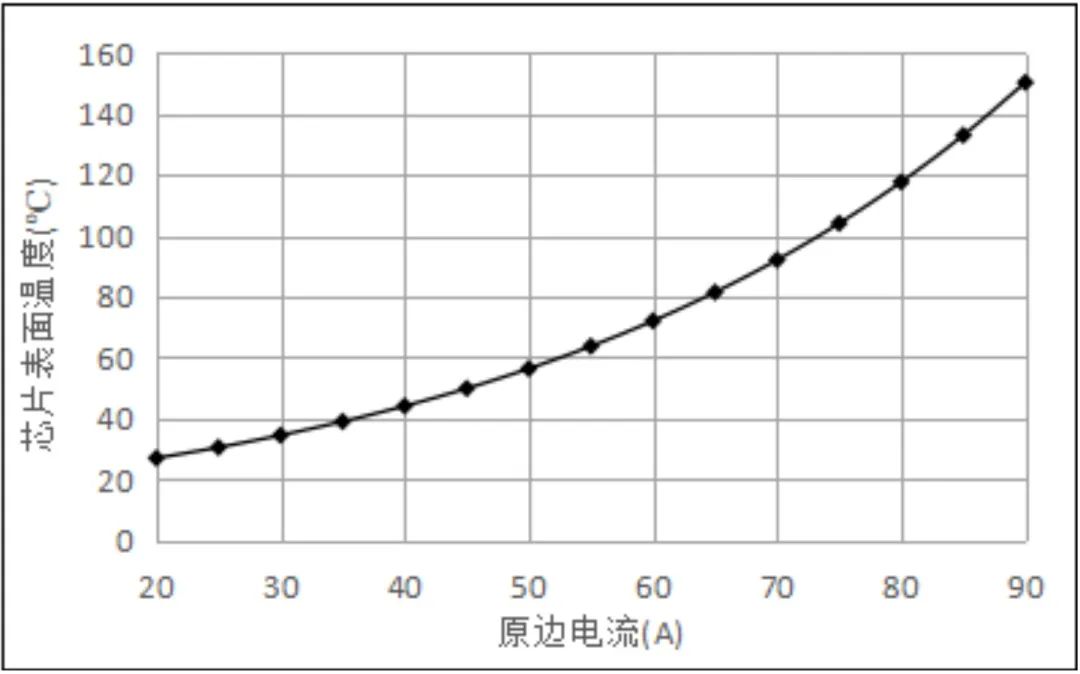

Температура корпуса связана с входным током
Испытание импульсным напряжением (1,2/50 мкс)

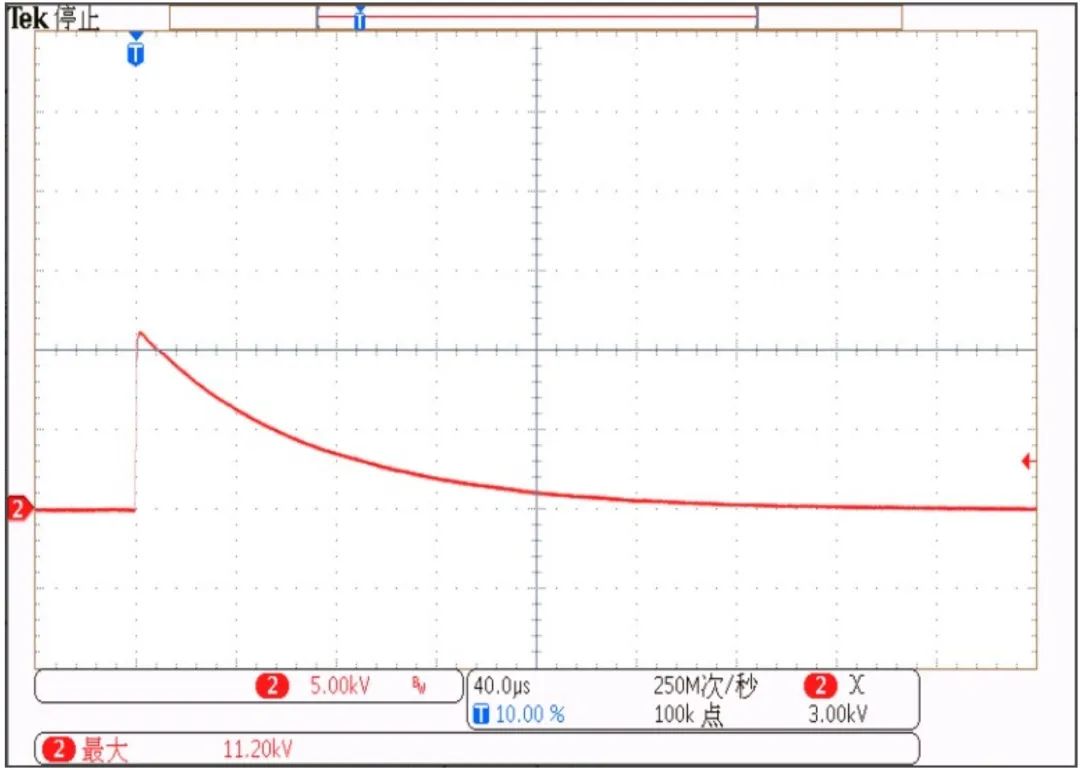

Вперед 11КВ

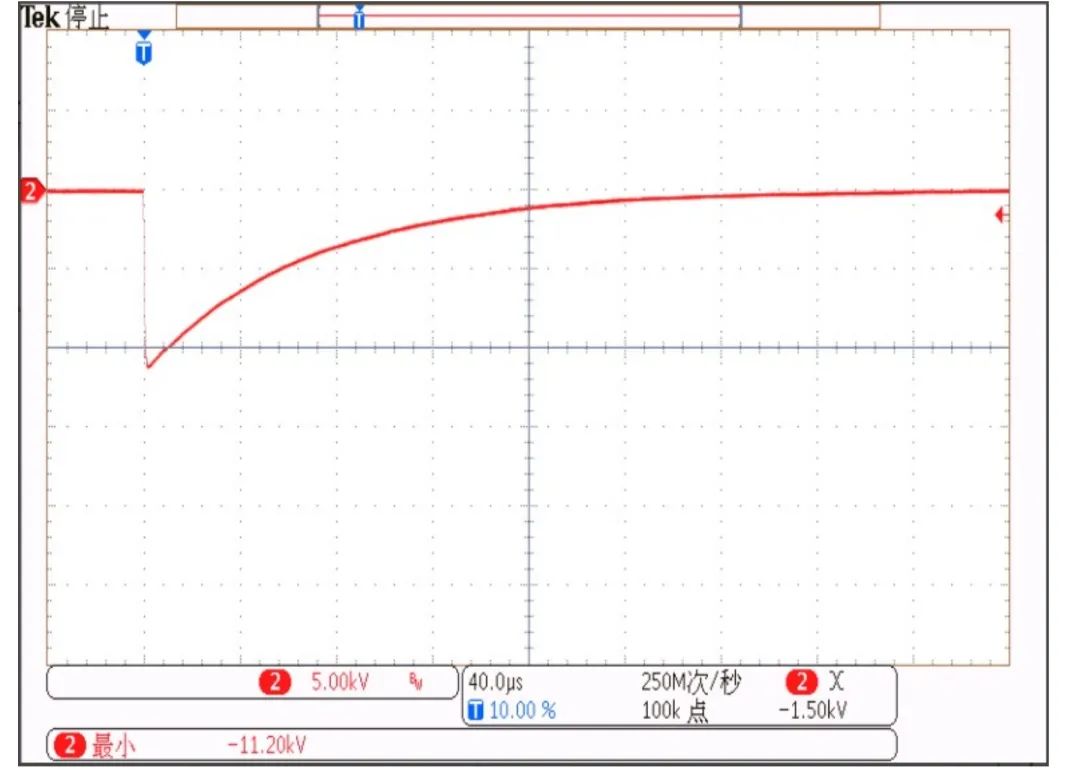

Отрицательный - 11 кВ
Испытание пускового тока (8/20 μс)

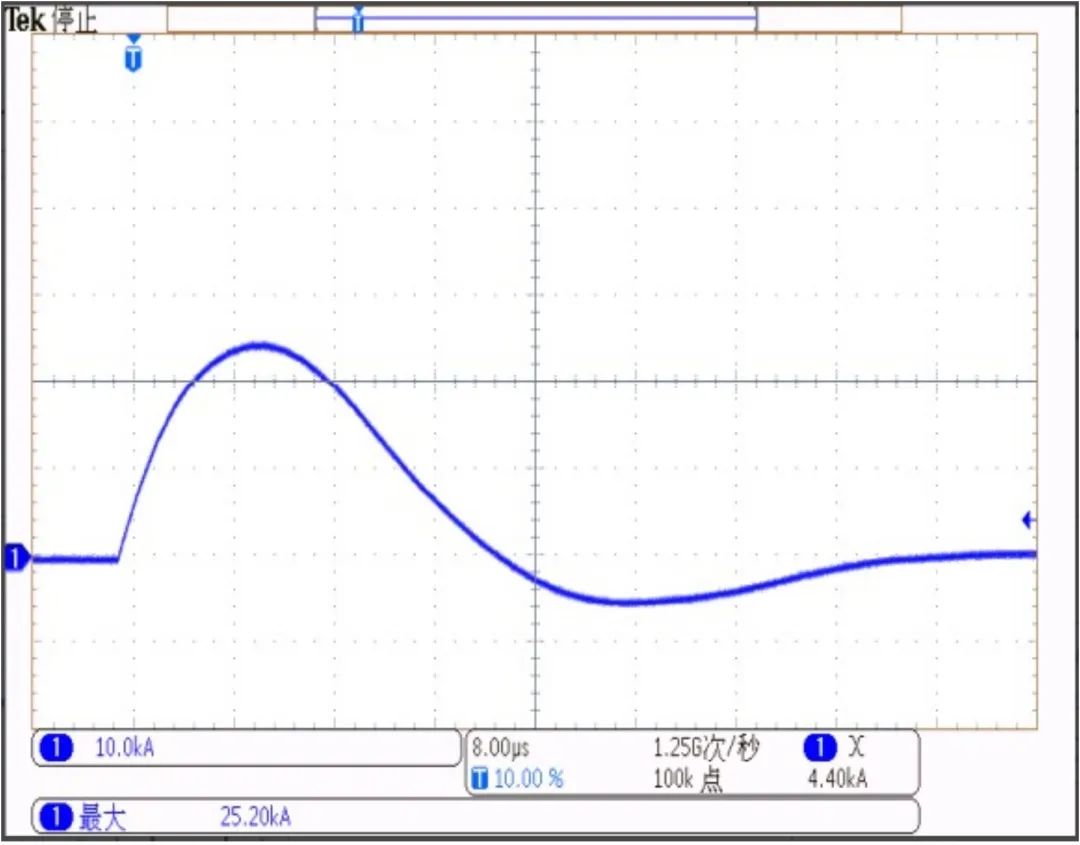

Вперед 25KA
Отрицательные - 25KA
-
-
